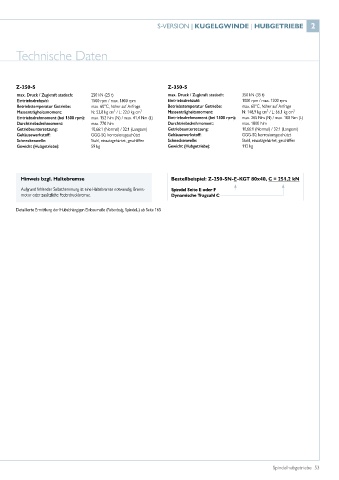

Page 53 - Spindelhubgetriebe

S-VERSION | KUGELGWINDE | HUBGETRIEBE 2

Technische Daten

Z-250-S Z-350-S
max. Druck / Zugkraft statisch: 250 kN (25 t) max. Druck / Zugkraft statisch: 350 kN (35 t)
Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm Eintriebsdrehzahl: 1000 rpm / max. 1200 rpm
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 53,8 kg cm² / L: 22,0 kg cm² Massenträgheitsmoment: N: 148,9 kg cm² / L: 66,1 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 152 Nm (N) / max. 41,4 Nm (L) Eintriebsdrehmoment (bei 1500 rpm): max. 265 Nm (N) / max. 100 Nm (L)
Durchtriebsdrehmoment: max. 770 Nm Durchtriebsdrehmoment: max. 1800 Nm
Getriebeuntersetzung: 10,66:1 (Normal) / 32:1 (Langsam) Getriebeuntersetzung: 10,66:1 (Normal) / 32:1 (Langsam)
Gehäusewerkstoff: GGG-50, korrosionsgeschützt Gehäusewerkstoff: GGG-50, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 59 kg Gewicht (Hubgetriebe): 112 kg

Hinweis bzgl. Haltebremse Bestellbeispiel: Z-250-SN-E-KGT 80x40, C = 251,2 kN

Aufgrund fehlender Selbsthemmung ist eine Haltebremse notwendig: Brems- Spindel Seite E oder F
motor oder zusätzliche Federdruckbremse. Dynamische Tragzahl C

Detaillierte Ermittlung der Hubabhängigen Einbaumaße (Faltenbalg, Spindel...) ab Seite 165
