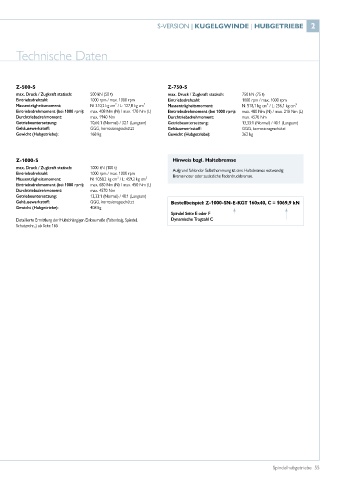

Page 55 - Spindelhubgetriebe

S-VERSION | KUGELGWINDE | HUBGETRIEBE 2

Technische Daten

Z-500-S Z-750-S
max. Druck / Zugkraft statisch: 500 kN (50 t) max. Druck / Zugkraft statisch: 750 kN (75 t)
Eintriebsdrehzahl: 1000 rpm / max. 1000 rpm Eintriebsdrehzahl: 1000 rpm / max. 1000 rpm
Massenträgheitsmoment: N: 310,2 kg cm² / L: 127,8 kg cm² Massenträgheitsmoment: N: 518,1 kg cm² / L: 256,1 kg cm²
Eintriebsdrehmoment (bei 1000 rpm): max. 408 Nm (N) / max. 170 Nm (L) Eintriebsdrehmoment (bei 1000 rpm): max. 480 Nm (N) / max. 210 Nm (L)
Durchtriebsdrehmoment: max. 1940 Nm Durchtriebsdrehmoment: max. 4570 Nm
Getriebeuntersetzung: 10,66:1 (Normal) / 32:1 (Langsam) Getriebeuntersetzung: 13,33:1 (Normal) / 40:1 (Langsam)
Gehäusewerkstoff: GGG, korrosionsgeschützt Gehäusewerkstoff: GGG, korrosionsgeschützt
Gewicht (Hubgetriebe): 168 kg Gewicht (Hubgetriebe): 262 kg

Z-1000-S Hinweis bzgl. Haltebremse
max. Druck / Zugkraft statisch: 1000 kN (100 t) Aufgrund fehlender Selbsthemmung ist eine Haltebremse notwendig:
Eintriebsdrehzahl: 1000 rpm / max. 1000 rpm Bremsmotor oder zusätzliche Federdruckbremse.
Massenträgheitsmoment: N: 1058,2 kg cm² / L: 459,2 kg cm²
Eintriebsdrehmoment (bei 1000 rpm): max. 680 Nm (N) / max. 450 Nm (L)
Durchtriebsdrehmoment: max. 4570 Nm
Getriebeuntersetzung: 13,33:1 (Normal) / 40:1 (Langsam)
Gehäusewerkstoff: GGG, korrosionsgeschützt Bestellbeispiel: Z-1000-SN-E-KGT 160x40, C = 1069,9 kN
Gewicht (Hubgetriebe): 408 kg
Spindel Seite E oder F
Detaillierte Ermittlung der Hubabhängigen Einbaumaße (Faltenbalg, Spindel, Dynamische Tragzahl C
Schutzrohr...) ab Seite 165

Spindelhubgetriebe 55
