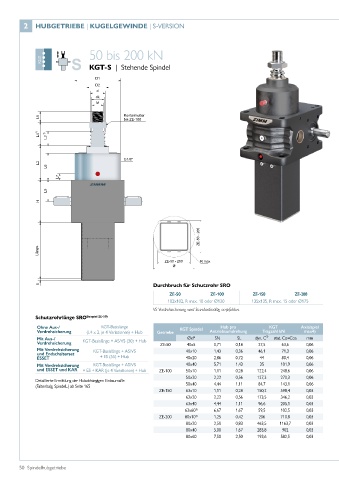

2 HUBGETRIEBE | KUGELGEWINDE | S-VERSION

50 bis 200 kN
KGT KGT
KGT-S | Stehende Spindel

D1
D2
d
dk
M

Kontermutter
L5 bis ZE-100

L4 1) L3 1)

G1/8"
L2
L6
L7

L9

H

ZE-50 - 200

SRO Länge

ZE-50 - 200 R max.
Ø
100
100
5 Durchbruch für Schutzrohr SRO
ZE-50 ZE-100 ZE-150 ZE-200
10
5 102x102, R max. 10 oder Ø130 135x135, R max. 15 oder Ø175
0
VS Verdrehsicherung wird Standardmäßig empfohlen.
Schutzrohrlänge SRO Beispiel ZE-50)
Ohne Aus-/ KGT-Basislänge KGT Spindel Hub pro KGT Axialspiel
Verdrehsicherung (L4 x 2, je 4 Variationen) + Hub Getriebe Antriebsumdrehung Tragzahl kN max4)
Mit Aus-/ ØxP SN SL dyn. C²⁾ stat. Co=Coa mm
10 Verdrehsicherung KGT-Basislänge + AS/VS (30) + Hub
5 ZE-50 40x5 0,71 0,18 27,5 63,6 0,06
0 Mit Verdrehsicherung
und Endschalterset KGT-Basislänge + AS/VS 40x10 1,43 0,36 46,1 71,3 0,06
ESSET + ES (55) + Hub 40x20 2,86 0,72 44 80,4 0,06
Mit Verdrehsicherung KGT-Basislänge + AS/VS 40x40 5,71 1,43 35 101,9 0,06
und ESSET und KAR + ES + KAR (je 4 Variationen) + Hub ZE-100 50x10 1,11 0,28 122,4 248,6 0,06
50x20 2,22 0,56 127,3 270,3 0,06
Detaillierte Ermittlung der Hubabhängigen Einbaumaße
(Faltenbalg, Spindel...) ab Seite 165 50x40 4,44 1,11 84,7 143,1 0,06
ZE-150 63x10 1,11 0,28 150,2 598,4 0,03
63x20 2,22 0,56 173,5 346,2 0,03
63x40 4,44 1,11 96,6 205,1 0,03
63x60 3) 6,67 1,67 59,5 102,5 0,03
ZE-200 80x10 3) 1,25 0,42 206 710,8 0,03
80x20 2,50 0,83 463,5 1163,7 0,03
80x40 5,00 1,67 283,8 902 0,03
80x60 7,50 2,50 193,6 582,5 0,03
