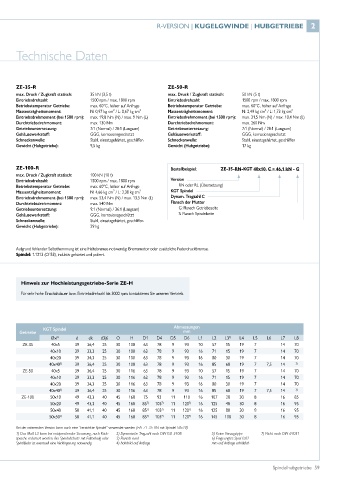

Page 59 - Spindelhubgetriebe

R-VERSION | KUGELGWINDE | HUBGETRIEBE 2

Technische Daten

ZE-35-R ZE-50-R
max. Druck / Zugkraft statisch: 35 kN (3,5 t) max. Druck / Zugkraft statisch: 50 kN (5 t)
Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 0,97 kg cm² / L: 0,67 kg cm² Massenträgheitsmoment: N: 2,49 kg cm² / L: 1,73 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 19,8 Nm (N) / max. 9 Nm (L) Eintriebsdrehmoment (bei 1500 rpm): max. 31,5 Nm (N) / max. 10,4 Nm (L)
Durchtriebsdrehmoment: max. 130 Nm Durchtriebsdrehmoment: max. 260 Nm
Getriebeuntersetzung: 7:1 (Normal) / 28:1 (Langsam) Getriebeuntersetzung: 7:1 (Normal) / 28:1 (Langsam)
Gehäusewerkstoff: GGG, korrosionsgeschützt Gehäusewerkstoff: GGG, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 9,5 kg Gewicht (Hubgetriebe): 17 kg

ZE-100-R Bestellbeispiel: ZE-35-RN-KGT 40x10, C = 46,1 kN - G
max. Druck / Zugkraft statisch: 100 kN (10 t)
Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm Version
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage RN oder RL (Übersetzung)
Massenträgheitsmoment: N: 4,66 kg cm² / L: 3,38 kg cm² KGT Spindel
Eintriebsdrehmoment (bei 1500 rpm): max. 53,4 Nm (N) / max. 13,5 Nm (L) Dynam. Tragzahl C
Durchtriebsdrehmoment: max. 540 Nm Flansch der Mutter
Getriebeuntersetzung: 9:1 (Normal) / 36:1 (Langsam) G: Flansch Getriebeseite
Gehäusewerkstoff: GGG, korrosionsgeschützt S: Flansch Spindelseite
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 29 kg

Aufgrund fehlender Selbsthemmung ist eine Haltebremse notwendig: Bremsmotor oder zusätzliche Federdruckbremse.
Spindel: 1.1213 (Cf 53), induktiv gehärtet und poliert.

Hinweis zur Hochleistungsgetriebe-Serie ZE-H

Für sehr hohe Einschaltdauer bzw. Eintriebsdrehzahl bis 3000 rpm kontaktieren Sie unseren Vertrieb.

KGT Spindel Abmessungen
Getriebe mm
ØxP d dk d3j6 O H D1 D4 D5 D6 L1 L2 L3 1) L4 L5 L6 L7 L8
ZE-35 40x5 39 36,4 25 30 100 63 78 9 93 10 57 15 19 7 14 70
40x10 39 33,3 25 30 100 63 78 9 93 16 71 15 19 7 14 70
40x20 39 34,3 25 30 100 63 78 9 93 16 80 30 19 7 14 70
40x40 3) 39 36,4 25 30 100 63 78 9 93 16 85 60 19 7 7,5 14 3)
ZE-50 40x5 39 36,4 25 30 116 63 78 9 93 10 57 15 19 7 14 70
40x10 39 33,3 25 30 116 63 78 9 93 16 71 15 19 7 14 70
40x20 39 34,3 25 30 116 63 78 9 93 16 80 30 19 7 14 70
40x40 3) 39 36,4 25 30 116 63 78 9 93 16 85 60 19 7 7,5 14 3)
ZE-100 50x10 49 43,3 40 45 160 75 93 11 110 16 107 20 30 8 16 85
50x20 49 43,3 40 45 160 85 7) 103 7) 11 120 7) 16 125 40 30 8 16 95
50x40 50 41,1 40 45 160 85 7) 103 7) 11 120 7) 16 125 80 30 8 16 95
50x50 5) 50 41,1 40 45 160 85 7) 103 7) 11 120 7) 16 145 100 30 8 16 95
Bei der rotierenden Version kann auch eine “verstärkte Spindel” verwendet werden (z.B: ZE-35-RN mit Spindel 50x20)
1) Das Maß L3 kann bei entsprechender Steuerung, nach Rück- 2) Dynamische Tragzahl nach DIN ISO 3408 5) Keine Vorzugstype 7) Nicht nach DIN 69051
sprache reduziert werden. Bei Spindelschutz mit Faltenbalg oder 3) Flansch rund 6) Eingeengtes Spiel 0,02
Spiralfeder ist eventuell eine Verlängerung notwendig. 4) Bohrbild auf Anfrage mm auf Anfrage erhältlich

Spindelhubgetriebe 59
