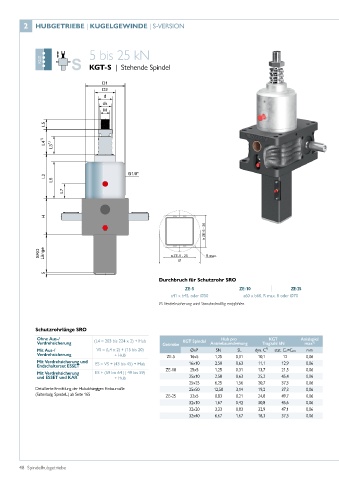

Page 48 - Spindelhubgetriebe

2 HUBGETRIEBE | KUGELGEWINDE | S-VERSION

5 bis 25 kN
KGT KGT
KGT-S | Stehende Spindel

D1
D2
d
dk
M

L5

L4 1) L3 1)

G1/8"
L2
L6
L7

H
b ZE-5 - 25

SRO Länge a ZE-5 - 25 R max.

Ø
100
5
Durchbruch für Schutzrohr SRO
ZE-5 ZE-10 ZE-25
10
5 a41 x b45, oder Ø50 a60 x b60, R max. 8 oder Ø70
0
100
VS Verdrehsicherung wird Standardmäßig empfohlen.

Schutzrohrlänge SRO
Ohne Aus-/ (L4 = 203 bis 224 x 2) + Hub KGT Spindel Hub pro KGT Axialspiel
Verdrehsicherung Getriebe Antriebsumdrehung Tragzahl kN max 3)
Mit Aus-/ VS = (L4 x 2) + (15 bis 20) ØxP SN SL dyn. C²⁾ stat. Co=Coa mm
Verdrehsicherung + Hub ZE-5 16x5 1,25 0,31 10,1 12 0,06
Mit Verdrehsicherung und ES = VS + (43 bis 45) + Hub 16x10 2,50 0,63 11,1 12,9 0,06
Endschalterset ESSET ZE-10 25x5 1,25 0,31 13,7 21,5 0,06
Mit Verdrehsicherung ES + (59 bis 64 | | 49 bis 59)
und ESSET und KAR + Hub 25x10 2,50 0,63 25,2 45,4 0,06
10
5 25x25 6,25 1,56 20,7 37,3 0,06
0 Detaillierte Ermittlung der Hubabhängigen Einbaumaße 25x50 12,50 3,14 19,2 37,3 0,06
(Faltenbalg, Spindel...) ab Seite 165 ZE-25 32x5 0,83 0,21 24,8 49,7 0,06
32x10 1,67 0,42 30,8 45,6 0,06
32x20 3,33 0,83 32,9 47,1 0,06
32x40 6,67 1,67 18,3 37,3 0,06
