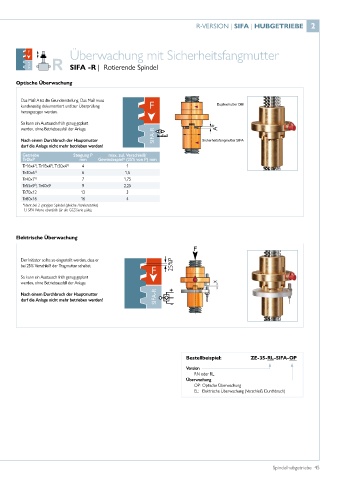

Page 45 - Spindelhubgetriebe
P. 45
R-VERSION | SIFA | HUBGETRIEBE 2
Überwachung mit Sicherheitsfangmutter
F F
SIFA-R SIFA-R SIFA -R | Rotierende Spindel
Optische Überwachung
Das Maß A ist die Grundeinstellung. Das Maß muss
kundenseitig dokumentiert und zur Überprüfung F Duplexmutter DM
herangezogen werden.
So kann ein Austausch früh genug geplant
werden, ohne Betriebsausfall der Anlage.
Nach einem Durchbruch der Hauptmutter SIFA-R Sicherheitsfangmutter SIFA
darf die Anlage nicht mehr betrieben werden!
Getriebe Steigung P max. zul. Verschleiß/
TrØxP mm Gewindespiel* (25% von P) mm
Tr16x4 , Tr18x4 , Tr20x4 1) 4 1
1)
1)
Tr30x6 1) 6 1,5
Tr40x7 1) 7 1,75
Tr55x9 , Tr60x9 9 2,25
1)
Tr70x12 12 3
Tr80x16 16 4
*Ident bei 2-gängiger Spindel (gleiche Flankenstärke)
1) SIFA Werte ebenfalls für die GSZ-Serie gültig
Elektrische Überwachung
Der Initiator sollte so eingestellt werden, dass er
bei 25% Verschleiß der Tragmutter schaltet. 25%P
F
So kann ein Austausch früh genug geplant
werden, ohne Betriebsausfall der Anlage.
Nach einem Durchbruch der Hauptmutter SIFA-R
darf die Anlage nicht mehr betrieben werden!
Bestellbeispiel: ZE-35-RL-SIFA-OP
Version
RN oder RL
Überwachung
OP: Optische Überwachung
EL: Elektrische Überwachung (Verschleiß, Durchbruch)
Spindelhubgetriebe 45
