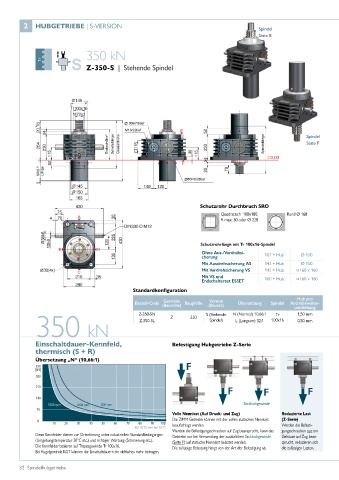

Page 32 - Spindelhubgetriebe

2 HUBGETRIEBE | S-VERSION Spindel
Seite E

350 kN

Z-350-S | Stehende Spindel

90H7/6tief
1)
M18/22tief Spindel
Einbauhöhe 1) Spindellänge Gesamthöhe Spindellänge Seite F

SRO 5) Länge

80H9/28tief

Schutzrohr Durchbruch SRO
Quadratisch 180x180, Rund Ø 168
R max. 30 oder Ø 228

Schutzrohrlänge mit Tr 100x16-Spindel
Ohne Aus-/Verdrehsi- 107 + Hub Ø 150
cherung
Mit Ausdrehsicherung AS 142 + Hub Ø 150
Mit Verdrehsicherung VS 142 + Hub ■■ 160 x 160
Mit VS und 160 + Hub ■■ 160 x 160
Endschalterset ESSET
Standardkonfiguration
Getriebe Version Hub pro
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
Z-350-SN Z 350 S (Stehende N (Normal) 10,66:1 100x16 1,50 mm
Tr
Spindel)
Z-350-SL
L (Langsam) 32:1
0,50 mm
350 kN
Einschaltdauer-Kennfeld, Befestigung Hubgetriebe Z-Serie
thermisch (S + R)
Übersetzung „N“ (10,66:1)
350 F
[kN]
280
210
F F F
140
Sacklochgewinde
70
Volle Nennlast (Auf Druck- und Zug) Reduzierte Last
0 Die ZIMM Getriebe können mit der vollen statischen Nennlast (Z-Serie)
10 20 30 40 50 60 70 80 90 100 beaufschlagt werden. Werden die Befesti-
ED %/10 min bei 20°C
Werden die Befestigungsschrauben auf Zug beansprucht, kann das gungsschrauben nur am
Diese Kennfelder dienen zur Orientierung unter industriellen Standardbedingungen Getriebe nur bei Verwendung der zusätzlichen Sacklochgewinde Gehäuse auf Zug bean-
(Umgebungstemperatur 20°C etc.) und richtiger Wartung (Schmierung etc.). (Seite F) auf statische Nennlast belastet werden. sprucht, reduzieren sich
Die Kennfelder basieren auf Trapezgewinde Tr 100x16. Die zulässige Belastung hängt von der Art der Befestigung ab. die zulässigen Lasten.
Bei Kugelgewinde KGT können die Einschaltdauern ein vielfaches mehr betragen.
