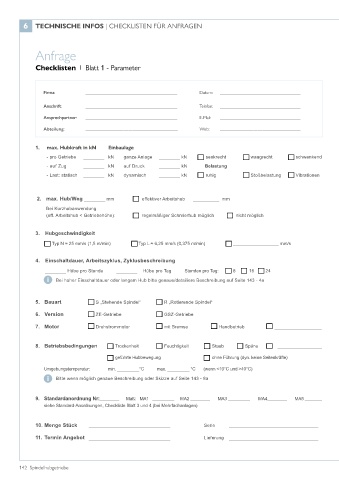

6 TECHNISCHE INFOS | CHECKLISTEN FÜR ANFRAGEN

Anfrage

Checklisten Blatt 1 - Parameter
|

Firma: _________________________________________ Datum: ____________________________________

Anschrift: _________________________________________ Telefon: ____________________________________
Ansprechpartner: _________________________________________ E-Mail: ____________________________________

Abteilung: _______________________________________ Web: __________________________________

1. max. Hubkraft in kN Einbaulage
- pro Getriebe ________ kN ganze Anlage ________ kN senkrecht waagrecht schwenkend
- auf Zug ________ kN auf Druck ________ kN Belastung
- Last: statisch ________ kN dynamisch ________ kN ruhig Stoßbelastung Vibrationen

2. max. Hub/Weg ________ mm effektiver Arbeitshub __________ mm
Bei Kurzhubanwendung
(eff. Arbeitshub < Getriebehöhe): regelmäßiger Schmierhub möglich nicht möglich

3. Hubgeschwindigkeit

Typ N ≈ 25 mm/s (1,5 m/min) Typ L ≈ 6,25 mm/s (0,375 m/min) __________________ mm/s

4. Einschaltdauer, Arbeitszyklus, Zyklusbeschreibung

________ Hübe pro Stunde ________ Hübe pro Tag Stunden pro Tag: 8 16 24

i Bei hoher Einschaltdauer oder langem Hub bitte genaue/detailiere Beschreibung auf Seite 143 - 4a

5. Bauart S „Stehende Spindel“ R „Rotierende Spindel“

6. Version ZE-Getriebe GSZ-Getriebe

7. Motor Drehstrommotor mit Bremse Handbetrieb __________________

8. Betriebsbedingungen Trockenheit Feuchtigkeit Staub Späne _________________

geführte Hubbewegung ohne Führung (dyn. keine Seitenkräfte)
Umgebungstemperatur: min. _________°C max. _________ °C (wenn <10°C und >40°C)
i Bitte wenn möglich genaue Beschreibung oder Skizze auf Seite 143 - 8a

9. Standardanordnung Nr:________ Maß: MA1 _________ MA2 ________ MA3 _________ MA4________ MA5 _______
siehe Standard-Anordnungen, Checkliste Blatt 3 und 4 (bei Mehrfachanlagen)

10. Menge Stück _______________________________ Serie __________________________________

11. Termin Angebot _______________________________ Lieferung __________________________________
