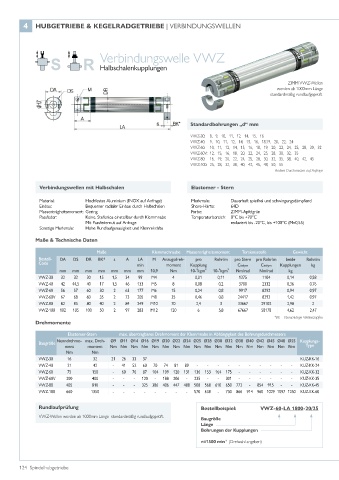

Page 124 - Spindelhubgetriebe

4 HUBGETRIEBE & KEGELRADGETRIEBE | VERBINDUNGSWELLEN

Verbindungswelle VWZ

Halbschalenkupplungen

ZIMM VWZ-Wellen
werden ab 1000mm Länge
standardmäßig rundlaufgeprüft.

Standardbohrungen „d“ mm

VWZ-30: 8, 9, 10, 11, 12, 14, 15, 16
VWZ-40: 9, 10, 11, 12, 14, 15, 16, 18,19, 20, 22, 24
VWZ-60: 10, 11, 12, 14, 15, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32
VWZ-60V: 12, 15, 16, 18, 20, 22, 24, 25, 28, 30, 32, 35
VWZ-80: 16, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45
VWZ-100: 25, 28, 32, 38, 40, 42, 45, 48, 50, 55
Andere Durchmesser auf Anfrage

Verbindungswellen mit Halbschalen Elastomer - Stern

Material: Hochfestes Aluminium (INOX auf Anfrage) Merkmale: Dauerhaft spielfrei und schwingungsdämpfend
Einbau: Bequemer radialer Einbau durch Halbschalen Shore-Härte: 64D
Massenträgheitsmoment: Gering Farbe: ZIMM-Apfelgrün
Passfeder: Keine. Stufenlos einstellbar durch Klemmnabe Temperaturbereich: 0°C bis +70°C
: Mit Passfedernut auf Anfrage : reduziert bis -20°C, bis +100°C (Mx0,55)
Sonstige Merkmale: Hohe Rundlaufgenauigkeit und Klemmkräfte

Maße & Technische Daten

Maße Klemmschraube Massenträgheitsmoment Torsionssteife Gewicht
Bestell- DA DS DR BK* s A LA M Anzugsdreh- pro Rohr/m pro Stern pro Rohr/m beide Rohr/m
Code min moment Kupplung Ctdyn Ctdyn Kupplungen kg
mm mm mm mm mm mm mm 10,9 Nm 10-³kgm² 10-³kgm² Nm/rad Nm/rad kg
VWZ-30 32 32 30 15 1,5 34 99 M4 4 0,01 0,11 1375 1104 0,14 0,58
VWZ-40 42 44,5 40 17 1,5 46 133 M5 8 0,08 0,2 3700 2332 0,36 0,76
VWZ-60 56 57 60 30 2 63 177 M6 15 0,24 0,8 9917 8292 0,94 0,97
VWZ-60V 67 68 60 35 2 73 205 M8 35 0,46 0,8 24417 8292 1,42 0,97
VWZ-80 82 85 80 40 2 84 249 M10 70 2,4 3 33667 29102 2,98 2
VWZ-100 102 105 100 50 2 97 283 M12 120 6 5,8 67667 58178 4,62 2,47
*BK = Klemmlänge Wellenzapfen
Drehmomente

Elastomer-Stern max. übertragbares Drehmoment der Klemmnabe in Abhängigkeit des Bohrungsdurchmessers
Nenndrehmo- max. Dreh- Ø9 Ø11 Ø14 Ø16 Ø19 Ø20 Ø22 Ø24 Ø25 Ø28 Ø30 Ø32 Ø38 Ø40 Ø42 Ø45 Ø48 Ø55 Kupplungs-
Baugröße
ment moment Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Type
Nm Nm
VWZ-30 16 32 21 26 33 37 KUZ-KK-16
VWZ-40 21 42 - 41 52 60 70 74 81 89 - - - - - - - - - - KUZ-KK-24
VWZ-60 75 150 - 60 76 87 104 109 120 131 136 153 164 175 - - - - - - KUZ-KK-32
VWZ-60V 200 400 - - - 120 - 188 206 - 235 - - 301 - - - - - - KUZ-KK-35
VWZ-80 405 810 - - - 325 386 406 447 488 508 568 610 650 772 - 854 915 - - KUZ-KK-45
VWZ-100 660 1350 - - - - - - - - 570 638 - 730 866 914 960 1029 1097 1250 KUZ-KK-60

Rundlaufprüfung Bestellbeispiel: VWZ-60-LA 1800-20/25

VWZ-Wellen werden ab 1000mm Länge standardmäßig rundlaufgeprüft. Baugröße
Länge
Bohrungen der Kupplungen
n=1500 min (Drehzahl angeben)
-1

124 Spindelhubgetriebe
