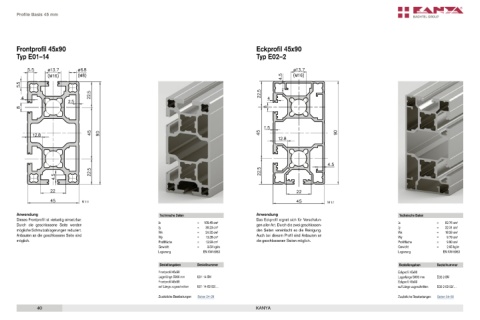

Page 40 - PVS & RVS Gesamtkatalog

Profile Basis 45 mm

Frontprofil 45x90 Eckprofil 45x90
Typ E01–14 Typ E02–2

M 1:1 M 1:1

Anwendung Technische Daten Anwendung Technische Daten
Dieses Frontprofil ist vielseitig einsetzbar. Das Eckprofil eignet sich für Verschalun-
Durch die geschlossene Seite werden Ix = 109.45 cm 4 4 gen aller Art. Durch die zwei geschlossen- Ix = 82.76 cm 4 4
mögliche Schmutzablagerungen reduziert. Iy = 30.23 cm 3 den Seiten vereinfacht es die Reinigung. Iy = 22.31 cm 3
Wx
=
Wx
24.32 cm
18.26 cm
=
Anbauten an die geschlossene Seite sind Wy = 13.38 cm 3 Auch bei diesem Profil sind Anbauten an Wy = 9.79 cm 3
möglich. Profilfläche = 12.99 cm 2 die geschlossenen Seiten möglich. Profilfläche = 9.80 cm 2
Gewicht = 3.50 kg/m Gewicht = 2.65 kg/m
Legierung EN AW-6063 Legierung EN AW-6063
Bestellangaben Bestellnummer Bestellangaben Bestellnummer
Frontprofil 45x90 Eckprofil 45x90
Lagerlänge 5000 mm E01-14-5M Lagerlänge 5000 mm E02-2-5M
Frontprofil 45x90 Eckprofil 45x90
auf Länge zugeschnitten E01-14-02-02/… auf Länge zugeschnitten E02-2-02-02/…

Zusätzliche Bearbeitungen Seiten 24–26 Zusätzliche Bearbeitungen Seiten 24–26
