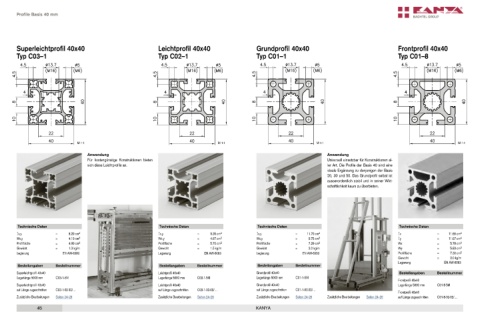

Page 45 - PVS & RVS Gesamtkatalog

Profile Basis 40 mm Profile Basis 40 mm

Superleichtprofil 40x40 Leichtprofil 40x40 Grundprofil 40x40 Frontprofil 40x40
Typ C03–1 Typ C02–1 Typ C01–1 Typ C01–8

M 1:1 M 1:1 M 1:1 M 1:1

Anwendung Anwendung
Anwendung
Für kostengünstige Konstruktionen bieten
Diese Leichten helfen Kosten sparen! Universell einsetzbar für Konstruktionen al-
sich diese Leichtprofile an.
Bei geringen Gewichten können durchaus neu ler Art. Die Profile der Basis 40 sind eine
tragfähige Konstruktionen realisiert werden. A5024.tif ideale Ergänzung zu denjenigen der Basis
20, 30 und 50. Das Grundprofil selbst ist
ausserordentlich stabil und in seiner Wirt -
schaftlichkeit kaum zu überbieten.

Technische Daten Technische Daten Technische Daten Technische Daten
Ix,y = 8.20 cm 4 Ix,y = 9.35 cm 4 Ix,y = 11.70 cm 4 Ix = 11.66 cm 4
Wx,y = 4.10 cm 3 Wx,y = 4.67 cm 3 Wx,y = 5.75 cm 3 Iy = 11.67 cm 4
Profilfläche = 4.90 cm 2 Profilfläche = 5.70 cm 2 Profilfläche = 7.29 cm 2 Wx = 5.78 cm 3
Gewicht = 1.3 kg/m Gewicht = 1.5 kg/m Gewicht = 2.0 kg/m Wy = 5.83 cm 3
Legierung EN AW-6060 Legierung EN AW-6063 Legierung EN AW-6063 Profilfläche = 7.30 cm 2
Gewicht = 2.0 kg/m
Legierung EN AW-6063
Bestellangaben Bestellnummer Bestellangaben Bestellnummer Bestellangaben Bestellnummer
Superleichtprofil 40x40 Leichtprofil 40x40 Grundprofil 40x40 Bestellangaben Bestellnummer
Lagerlänge 5000 mm C03-1-5M Lagerlänge 5000 mm C02-1-5M Lagerlänge 5000 mm C01-1-5M
Frontprofil 40x40
Superleichtprofil 40x40 Leichtprofil 40x40 Grundprofil 40x40 Lagerlänge 5000 mm C01-8-5M
auf Länge zugeschnitten C03-1-02-02/… auf Länge zugeschnitten C02-1-02-02/… auf Länge zugeschnitten C01-1-02-02/…
Frontprofil 40x40
Zusätzliche Bearbeitungen
Zusätzliche Bearbeitungen
Zusätzliche Bearbeitungen Seiten 24–26 Zusätzliche Bearbeitungen Seiten 24–26 Zusätzliche Bearbeitungen Seiten 24–26 Zusätzliche Bearbeitungen Seiten 24–26 auf Länge zugeschnitten C01-8-02-02/…
Seiten 55–59
Seiten 55–59
Zusätzliche Bearbeitungen
76 45 KANYA KANYA KANYA 77
