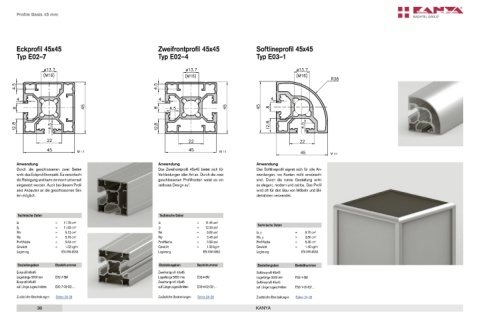

Page 38 - PVS & RVS Gesamtkatalog

Profile Basis 45 mm

Eckprofil 45x45 Zweifrontprofil 45x45 Softlineprofil 45x45
Typ E02–7 Typ E02–4 Typ E03–1

M 1:1 M 1:1
M 1:1

Anwendung Anwendung Anwendung
Durch die geschlossenen zwei Seiten Das Zweifrontprofil 45x45 bietet sich für Das Softlineprofil eignet sich für alle An-
wirkt das Eckprofil kompakt. Es vereinfacht Verkleidungen aller Art an. Durch die zwei wendungen, wo Kanten nicht erwünscht
die Reinigung und kann dennoch universell geschlossenen Profilfronten weist es ein sind. Durch die runde Gestaltung wirkt
eingesetzt werden. Auch bei diesem Profil zeitloses Design auf. es elegant, modern und zeitlos. Das Profil
sind Anbauten an die geschlossenen Sei- wird oft für den Bau von Möbeln und Bil-
ten möglich. derrahmen verwendet.

Technische Daten Technische Daten
Ix = 11.75 cm 4 Ix = 11.46 cm 4 Technische Daten
Iy = 11.83 cm 4 Iy = 12.33 cm 4
Wx = 5.12 cm 3 Wx = 5.09 cm 3 Ix, y = 9.70 cm 4
Wy = 5.16 cm 3 Wy = 5.48 cm 3 Wx, y = 3.80 cm 3
Profilfläche = 5.63 cm 2 Profilfläche = 5.58 cm 2 Profilfläche = 5.35 cm 2
Gewicht = 1.52 kg/m Gewicht = 1.56 kg/m Gewicht = 1.45 kg/m
Legierung EN AW-6063 Legierung EN AW-6063 Legierung EN AW-6063

Bestellangaben Bestellnummer Bestellangaben Bestellnummer Bestellangaben Bestellnummer
Eckprofil 45x45 Zweifrontprofil 45x45 Softlineprofil 45x45
Lagerlänge 5000 mm E02-7-5M Lagerlänge 5000 mm E02-4-5M Lagerlänge 5000 mm E03-1-5M
Eckprofil 45x45 Zweifrontprofil 45x45 Softlineprofil 45x45
auf Länge zugeschnitten E02-7-02-02/… auf Länge zugeschnitten E02-4-02-02/… auf Länge zugeschnitten E03-1-02-02/…

Zusätzliche Bearbeitungen Seiten 24–26 Zusätzliche Bearbeitungen Seiten 24–26 Zusätzliche Bearbeitungen Seiten 24–26

38 KANYA
