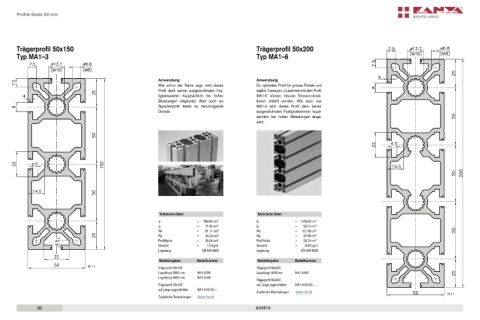

Page 35 - PVS & RVS Gesamtkatalog

Profile Basis 50 mm

Trägerprofil 50x150 Trägerprofil 50x200
Typ MA1–3 Typ MA1–6

Anwendung Anwendung
Wie schon der Name sagt, wird dieses Ein optimales Profil für grosse Portale und
Profil dank seinen aus gezeichneten Fes- stabile Traversen. Zusammen mit dem Profil
tig keitswerten hauptsächlich bei hohen MA1-9 können robuste Grosskonstruk-
Be lastungen eingesetzt. Aber auch als tionen erstellt werden. Wie auch das
Spei cherprofil leistet es her vor ragende MA1-3 wird dieses Profil dank seinen
Dienste. ausgezeichneten Festigkeitswerten haupt-
sächlich bei hohen Belastungen einge-
setzt.

Technische Daten Technische Daten
Ix = 599.80 cm 4 Ix = 1315.83 cm 4
Iy = 71.90 cm 4 Iy = 92.71 cm 4
Wx = 81.11 cm 3 Wx = 131.58 cm 3
Wy = 29.42 cm 3 Wy = 37.08 cm 3
Profilfläche = 26.04 cm 2 Profilfläche = 32.74 cm 2
Gewicht = 7.0 kg/m Gewicht = 8.84 kg/m
Legierung EN AW-6063 Legierung EN AW-6063

Bestellangaben Bestellnummer Bestellangaben Bestellnummer
M 1:1 Trägerprofil 50x150 Trägerprofil 50x200
Lagerlänge 5000 mm MA1-3-5M Lagerlänge 6000 mm MA1-6-6M
Lagerlänge 6000 mm MA1-3-6M
Trägerprofil 50x200
Trägerprofil 50x150 auf Länge zugeschnitten MA1-6-02-02/…
auf Länge zugeschnitten MA1-3-02-02/…
Zusätzliche Bearbeitungen Seiten 24–26 M 1:1
Zusätzliche Bearbeitungen Seiten 24–26
