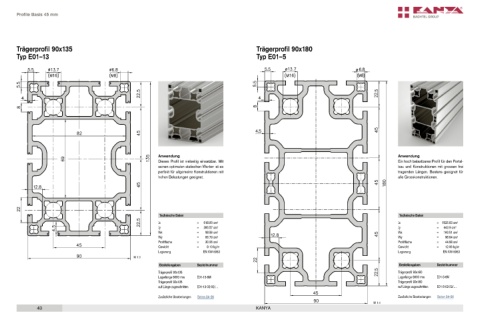

Page 43 - PVS & RVS Gesamtkatalog
P. 43
Profile Basis 45 mm
Trägerprofil 90x135 Trägerprofil 90x180
Typ E01–13 Typ E01–5
Anwendung Anwendung
Dieses Profil ist vielseitig einsetzbar. Mit Ein hoch belastbares Profil für den Portal-
seinen optimalen statischen Werten ist es bau und Konstruktionen mit grossen frei
perfekt für allgemeine Konstruktionen mit tragenden Längen. Bestens geeignet für
hohen Belastungen geeignet. alle Grosskonstruktionen.
Technische Daten Technische Daten
Ix = 618.00 cm 4 Ix = 1525.63 cm 4
Iy = 300.57 cm 4 Iy = 443.9 cm 4
Wx = 98.56 cm 3 Wx = 169.51 cm 3
Wy = 66.79 cm 3 Wy = 98.64 cm 3
Profilfläche = 30.06 cm 2 Profilfläche = 44.68 cm 2
Gewicht = 8.10 kg/m Gewicht = 12.06 kg/m
Legierung EN AW-6063 Legierung EN AW-6063
M 1:1
Bestellangaben Bestellnummer Bestellangaben Bestellnummer
Trägerprofil 90x135 Trägerprofil 90x180
Lagerlänge 6000 mm E01-13-6M Lagerlänge 6000 mm E01-5-6M
Trägerprofil 90x135 Trägerprofil 90x180
auf Länge zugeschnitten E01-13-02-02/… auf Länge zugeschnitten E01-5-02-02/…
Zusätzliche Bearbeitungen Seiten 24–26 Zusätzliche Bearbeitungen Seiten 24–26
M 1:1
43 KANYA
