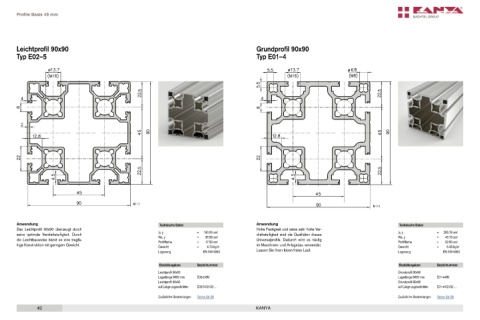

P. 42
Profile Basis 45 mm
Leichtprofil 90x90 Grundprofil 90x90
Typ E02–5 Typ E01–4
M 1:1
M 1:1
Anwendung Technische Daten Anwendung Technische Daten
Das Leichtprofil 90x90 überzeugt durch Hohe Festigkeit und seine sehr hohe Ver-
seine optimale Verdrehsteifigkeit. Durch Ix, y = 160.09 cm 4 3 drehsteifigkeit sind die Qualitäten dieses Ix, y = 205.78 cm 4 3
die Leichtbauweise bietet es eine tragfä- Wx, y = 35.58 cm 2 Universalprofils. Dadurch wird es häufig Wx, y = 45.73 cm 2
Profilfläche
17.53 cm
=
=
22.50 cm
Profilfläche
hige Konstruktion mit geringem Gewicht. Gewicht = 4.73 kg/m im Maschinen- und Anlagebau verwendet. Gewicht = 6.08 kg/m
Legierung EN AW-6063 Lassen Sie Ihren Ideen freien Lauf. Legierung EN AW-6063
Bestellangaben Bestellnummer Bestellangaben Bestellnummer
Leichtprofil 90x90 Grundprofil 90x90
Lagerlänge 6000 mm E02-5-6M Lagerlänge 6000 mm E01-4-6M
Leichtprofil 90x90 Grundprofil 90x90
auf Länge zugeschnitten E02-5-02-02/… auf Länge zugeschnitten E01-4-02-02/…
Zusätzliche Bearbeitungen Seiten 24–26 Zusätzliche Bearbeitungen Seiten 24–26
42 KANYA
