Profile Basis 45 mm

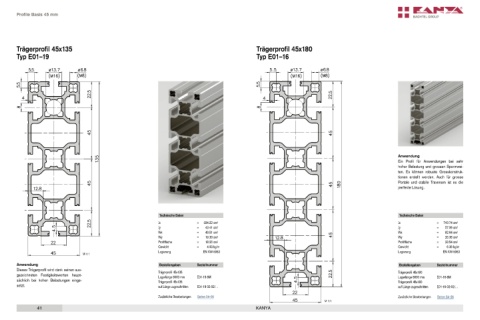

Trägerprofil 45x135 Trägerprofil 45x180
Typ E01–19 Typ E01–16

Anwendung
Ein Profil für Anwendungen bei sehr
hoher Belastung und grossen Spannwei-
ten. Es können robuste Grosskonstruk-
tionen erstellt werden. Auch für grosse
Portale und stabile Traversen ist es die
perfekte Lösung.

Technische Daten Technische Daten
Ix = 334.22 cm 4 Ix = 743.74 cm 4
Iy = 43.41 cm 4 Iy = 57.06 cm 4
Wx = 49.51 cm 3 Wx = 82.64 cm 3
Wy = 19.30 cm 3 Wy = 25.36 cm 3
Profilfläche = 18.25 cm 2 Profilfläche = 23.54 cm 2
Gewicht = 4.93 kg/m Gewicht = 6.36 kg/m
Legierung EN AW-6063 Legierung EN AW-6063
M 1:1

Anwendung Bestellangaben Bestellnummer Bestellangaben Bestellnummer
Dieses Trägerprofil wird dank seinen aus- Trägerprofil 45x135 Trägerprofil 45x180
gezeichneten Festigkeitswerten haupt- Lagerlänge 6000 mm E01-19-6M Lagerlänge 6000 mm E01-16-6M
sächlich bei hohen Belastungen einge- Trägerprofil 45x135 Trägerprofil 45x180
setzt. auf Länge zugeschnitten E01-19-02-02/… auf Länge zugeschnitten E01-16-02-02/…

Zusätzliche Bearbeitungen Seiten 24–26 Zusätzliche Bearbeitungen Seiten 24–26
M 1:1
