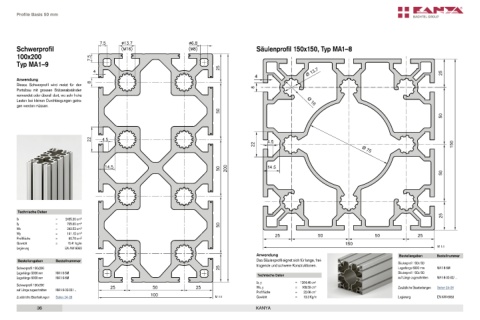

Profile Basis 50 mm

Schwerprofil Säulenprofil 150x150, Typ MA1–8
100x200
Typ MA1–9
Ø 13.7 25

4
Anwendung
Dieses Schwerprofil wird meist für den
Portalbau mit grossen Stützenabständen 8
verwendet oder überall dort, wo sehr hohe
Lasten bei kleinen Durchbiegungen getra- Ø
16
gen werden müssen.
50

4.5
22 Ø 75 150

14.5
50

Technische Daten
25
Ix = 2435.30 cm 4
Iy = 705.60 cm 4
Wx = 243.53 cm 3
Wy = 141.12 cm 3 25 50 50 25
Profilfläche = 60.79 cm 2
Gewicht = 16.41 kg/m 150
Legierung EN AW-6063 M 1:1
Anwendung Bestellangaben Bestellnummer
Bestellangaben Bestellnummer Das Säulenprofil eignet sich für lange, frei- Säulenprofil 150x150
tragende und schwere Konstruktionen.
Schwerprofil 100x200 Lagerlänge 6000 mm MA1-8-6M
Lagerlänge 5000 mm MA1-9-5M Technische Daten Säulenprofil 150x150
Lagerlänge 6000 mm MA1-9-6M auf Länge zugeschnitten MA1-8-02-02/…
Ix, y = 1264.46 cm 4
Schwerprofil 100x200 Wx, y = 168.59 cm 3 Zusätzliche Bearbeitungen Seiten 24–26
auf Länge zugeschnitten MA1-9-02-02/…
Profilfläche = 22.08 cm 2
Zusätzliche Bearbeitungen Seiten 24–26 M 1:1 Gewicht = 13.3 Kg/m Legierung EN AW-6063

36 KANYA
