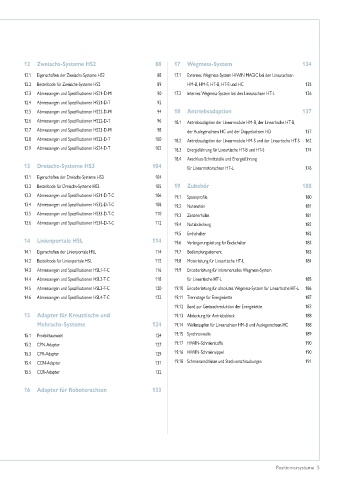

Page 5 - Positioniersysteme

12 Zweiachs-Systeme HS2 88 17 Wegmess-System 134

12.1 Eigenschaften der Zweiachs-Systeme HS2 88 17.1 Externes Wegmess-System HIWIN MAGIC bei den Linearachsen
12.2 Bestellcode für Zweiachs-Systeme HS2 89 HM-B, HM-S, HT-B, HT-S und HC 135
12.3 Abmessungen und Spezifikationen HS21-D-M 90 17.2 Internes Wegmess-System bei den Linearachsen HT-L 136
12.4 Abmessungen und Spezifikationen HS21-D-T 92
12.5 Abmessungen und Spezifikationen HS22-D-M 94 18 Antriebsadaption 137
12.6 Abmessungen und Spezifikationen HS22-D-T 96 18.1 Antriebsadaption der Linearmodule HM-B, der Lineartische HT-B,
12.7 Abmessungen und Spezifikationen HS23-D-M 98 der Auslegerachsen HC und der Doppelachsen HD 137
12.8 Abmessungen und Spezifikationen HS23-D-T 100 18.2 Antriebsadaption der Linearmodule HM-S und der Lineartische HT-S 162
12.9 Abmessungen und Spezifikationen HS24-D-T 102 18.3 Energieführung für Lineartische HT-B und HT-S 174
18.4 Anschluss-Schnittstelle und Energieführung
13 Dreiachs-Systeme HS3 104 für Linearmotorachsen HT-L 176
13.1 Eigenschaften der Dreiachs-Systeme HS3 104
13.2 Bestellcode für Dreiachs-Systeme HS3 105 19 Zubehör 180
13.3 Abmessungen und Spezifikationen HS31-D-T-C 106 19.1 Spannprofile 180
13.4 Abmessungen und Spezifikationen HS32-D-T-C 108 19.2 Nutenstein 181
13.5 Abmessungen und Spezifikationen HS33-D-T-C 110 19.3 Zentrierhülse 181
13.6 Abmessungen und Spezifikationen HS34-D-T-C 112 19.4 Nutabdeckung 182
19.5 Endschalter 182
14 Linienportale HSL 114 19.6 Verlängerungsleitung für Endschalter 183
14.1 Eigenschaften der Linienportale HSL 114 19.7 Bedämpfungselement 183
14.2 Bestellcode für Linienportale HSL 115 19.8 Motorleitung für Lineartische HT-L 184
14.3 Abmessungen und Spezifikationen HSL1-T-C 116 19.9 Encoderleitung für inkrementelles Wegmess-System
14.4 Abmessungen und Spezifikationen HSL2-T-C 118 für Lineartische HT-L 185
14.5 Abmessungen und Spezifikationen HSL3-T-C 120 19.10 Encoderleitung für absolutes Wegmess-System für Lineartische HT-L 186
14.6 Abmessungen und Spezifikationen HSL4-T-C 122 19.11 Trennstege für Energiekette 187
19.12 Band zur Geräuschreduktion der Energiekette 187
15 Adapter für Kreuztische und 19.13 Abdeckung für Antriebsblock 188
Mehrachs-Systeme 124 19.14 Wellenzapfen für Linearachsen HM-B und Auslegerachsen HC 188

15.1 Produktauswahl 124 19.15 Synchronwelle 189
15.2 CPN-Adapter 127 19.17 HIWIN-Schmierstoffe 190
15.3 CPR-Adapter 129 19.16 HIWIN-Schmiernippel 190
15.4 CCN-Adapter 131 19.18 Schmieranschlüsse und Steckverschraubungen 191
15.5 CCR-Adapter 132

16 Adapter für Roboterachsen 133

Positioniersysteme 5
