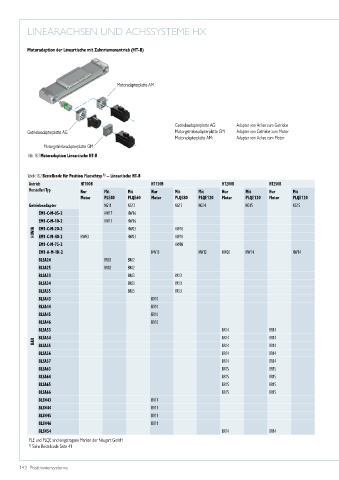

Page 142 - Positioniersysteme

LINEARACHSEN UND ACHSSYSTEME HX

Motoradaption der Lineartische mit Zahnriemenantrieb (HT-B)

Motoradapterplatte AM

Getriebeadapterplatte AG: Adapter von Achse zum Getriebe
Getriebeadapterplatte AG Motorgetriebeadapterplatte GM: Adapter von Getriebe zum Motor
Motoradapterplatte AM: Adapter von Achse zum Motor
Motorgetriebeadapterplatte GM
Abb. 18.3 Motoradaption Lineartische HT-B

Tabelle 18.2 Bestellcode für Position Flanschtyp – Lineartische HT-B
1)
Antrieb HT100B HT150B HT200B HT250B
Hersteller/Typ Nur Mit Mit Nur Mit Mit Nur Mit Nur Mit
Motor PLE40 PLQE60 Motor PLQE80 PLQE120 Motor PLQE120 Motor PLQE120
Getriebeadapter NG11 NG12 NG13 NG14 NG15 NG15
EM1-C-M-05-2 HW17 HW16
EM1-C-M-10-2 HW17 HW16
HIWIN EM1-C-M-20-2 HW03 HW03 HW10
HW03
HW10
EM1-C-M-40-2
EM1-C-M-75-2 HW08
EM1-A-M-1K-2 HW13 HW13 HW20 HW14 HW14
8LSA24 BR02 BR02
8LSA25 BR02 BR02
8LSA33 BR03 BR13
8LSA34 BR03 BR13
8LSA35 BR03 BR13
8LSA43 BR10
8LSA44 BR10
8LSA45 BR10
8LSA46 BR10
8LSA53 BR14 BR14
8LSA54 BR14 BR14
B&R 8LSA55 BR14 BR14

8LSA56 BR14 BR14
8LSA57 BR14 BR14
8LSA63 BR15 BR15
8LSA64 BR15 BR15
8LSA65 BR15 BR15
8LSA66 BR15 BR15
8LSN43 BR11
8LSN44 BR11
8LSN45 BR11
8LSN46 BR11
8LSN54 BR14 BR14
PLE und PLQE sind eingetragene Marken der Neugart GmbH
1) Siehe Bestellcode Seite 41
