1)

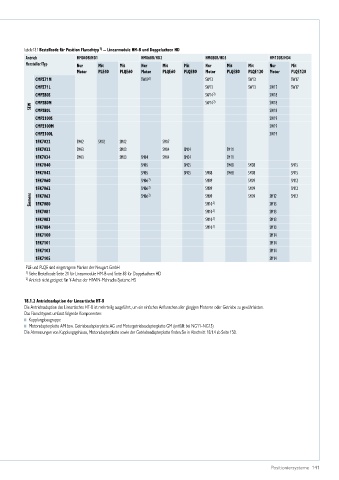

Tabelle 18.1 Bestellcode für Position Flanschtyp – Linearmodule HM-B und Doppelachsen HD
Antrieb HM040B/HD1 HM060B/HD2 HM080B/HD3 HM120B/HD4
Hersteller/Typ Nur Mit Mit Nur Mit Mit Nur Mit Mit Nur Mit
Motor PLE40 PLQE60 Motor PLQE60 PLQE80 Motor PLQE80 PLQE120 Motor PLQE120
CMPZ71M SW09 2) SW13 SW13 SW17
CMPZ71L SW13 SW13 SW17 SW17
CMPZ80S SW14 2) SW18
CMPZ80M SW14 2) SW18
SEW CMPZ80L SW18
CMPZ100S SW19
CMPZ100M SW19
CMPZ100L SW19
1FK7022 SM02 SM02 SM02 SM07
1FK7032 SM03 SM03 SM04 SM04 SM11
1FK7034 SM03 SM03 SM04 SM04 SM04 SM11
1FK7040 SM05 SM05 SM08 SM08 SM15
1FK7042 SM05 SM05 SM08 SM08 SM08 SM15
1FK7060 SM06 2) SM09 SM09 SM12
1FK7062 SM06 2) SM09 SM09 SM12
Siemens 1FK7063 SM06 2) SM09 2) SM09 SM12 SM12
1FK7080
SM13
SM10
1FK7081 SM10 2) SM13
1FK7083 SM10 2) SM13
1FK7084 SM10 2) SM13
1FK7100 SM14
1FK7101 SM14
1FK7103 SM14
1FK7105 SM14
PLE und PLQE sind eingetragene Marken der Neugart GmbH
1) Siehe Bestellcode Seite 21 für Linearmodule HM-B und Seite 83 für Doppelachsen HD
2) Antrieb nicht geeignet für Y-Achse der HIWIN-Mehrachs-Systeme HS

18.1.2 Antriebsadaption der Lineartische HT-B
Die Antriebsadaption des Lineartisches HT-B ist mehrteilig ausgeführt, um ein einfaches Anflanschen aller gängigen Motoren oder Getriebe zu gewährleisten.
Das Flanschtypset umfasst folgende Komponenten:
Kupplungsbaugruppe
Motoradapterplatte AM bzw. Getriebeadapterplatte AG und Motorgetriebeadapterplatte GM (entfällt bei NG11–NG15)
Die Abmessungen von Kupplungsgehäuse, Motoradapterplatte sowie der Getriebeadapterplatte finden Sie in Abschnitt 18.1.4 ab Seite 150.
