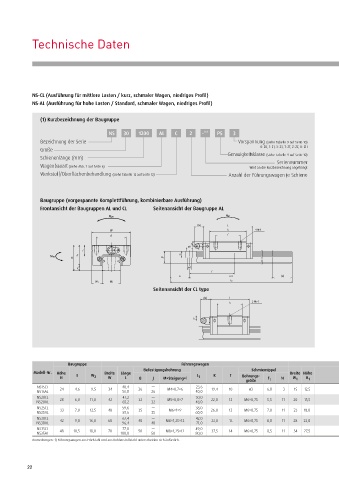

Technische Daten

NS-CL (Ausführung für mittlere Lasten / kurz, schmaler Wagen, niedriges Profil)
NS-AL (Ausführung für hohe Lasten / Standard, schmaler Wagen, niedriges Profil)

(1) Kurzbezeichnung der Baugruppe
NS 30 1200 AL C 2 -** P5 3
Bezeichnung der Serie Vorspannung (siehe Tabelle 9 auf Seite 10)
0: Z0, 1: Z1, 3: Z3, T: ZT, Z: ZZ, H: ZH
Größe
Schienenlänge (mm) Genauigkeitsklasse (siehe Tabelle 9 auf Seite 10)
Seriennummer
Wagenbauart (siehe Abb. 2 auf Seite 6) Wird an die Kurzbezeichnung angehängt
Werkstoff/Oberflächenbehandlung (siehe Tabelle 12 auf Seite 12) Anzahl der Führungswagen je Schiene

Baugruppe (vorgespannte Komplettführung, kombinierbare Ausführung)
Frontansicht der Baugruppen AL und CL Seitenansicht der Baugruppe AL
MRO Mpo
(N) L
W L1 4-M×l
B J
T1
øD
T
K h
MYO
H H1
E ød
F
G n×F （G）
W2 W1 L0
Seitenansicht der CL type
(N) L
2-M×l
L1

T1

Baugruppe Führungswagen Schiene Tragzahl Gewicht
Befestigungsbohrung Schmiernippel Loch- Befestigungs- Max. Länge 2) Dynamisch Statisch Statischer Moment (N m) Ball
Modell-Nr. Höhe Breite Länge Breite Höhe G Schiene
H E W 2 W L B J M×Steigung×l L 1 K T Bohrungs- T 1 N W 1 H 1 abstand bohrung (Referenz) L 0max [50km] [100km] C 0 (N) M M PO M YO slide (kg/m)
größe F d×D×h (für Edelstahl) C 50 (N) C 100 (N) RO (Ein Wagen) (Zwei Wagen) (Ein Wagen) (Zwei Wagen) (kg)
NS15CL 24 4,6 9,5 34 40,4 26 — M4×0,7×6 23,6 19,4 10 ø3 6,0 3 15 12,5 60 *3,5×6×4,5 20,0 2.920 7.250 5.750 9.100 45,5 24,5 196 20,5 165 0,14 1,4
NS15AL 56,8 26 40,0 4,5×7,5×5,3 (1.700) 11.200 8.850 16.900 84,5 77,0 470 64,5 395 0,20
NS20CL 47,2 — 30,0 3.960 10.600 8.400 13.400 91,5 46,5 330 39,0 279 0,19
NS20AL 28 6,0 11,0 42 65,2 32 32 M5×0,8×7 48,0 22,0 12 M6×0,75 5,5 11 20 15,5 60 6×9,5×8,5 20,0 (3.500) 15.600 12.400 23.500 160,0 133,0 755 111,0 630 0,28 2,3
NS25CL 59,6 — 38,0 3.960 17.700 14.000 20.800 164,0 91,0 655 76,0 550 0,34
NS25AL 33 7,0 12,5 48 81,6 35 35 M6×1×9 60,0 26,0 12 M6×0,75 7,0 11 23 18,0 60 7×11×9 20,0 (3.500) 26.100 20.700 36.500 286,0 258,0 1.470 217,0 1.230 0,51 3,1
NS30CL 67,4 — 42,0 4.000 24.700 19.600 29.600 282,0 139,0 1.080 116,0 905 0,58
NS30AL 42 9,0 16,0 60 96,4 40 40 M8×1,25×12 71,0 33,0 13 M6×0,75 8,0 11 28 23,0 80 7×11×9 20,0 (3.500) 38.000 30.000 55.000 520,0 435,0 2.650 365,0 2.220 0,85 4,8
NS35CL 48 10,5 18,0 70 77,0 50 — M8×1,25×12 49,0 37,5 14 M6×0,75 8,5 11 34 27,5 80 9×14×12 20,0 4.000 34.500 27.300 40.000 465,0 220,0 1.670 185,0 1.400 0,86 7,0
NS35AL 108,0 50 80,0 (3.500) 52.500 42.000 74.500 865,0 695,0 4.000 580,0 3.350 1,30
Anmerkungen: 1) Führungswagen aus Edelstahl und aus Kohlenstoffstahl unterscheiden sich äußerlich.
