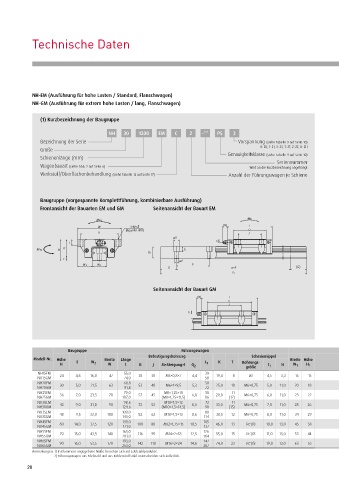

Technische Daten

NH-EM (Ausführung für hohe Lasten / Standard, Flanschwagen)
NH-GM (Ausführung für extrem hohe Lasten / lang, Flanschwagen)

(1) Kurzbezeichnung der Baugruppe
NH 30 1200 EM C 2 -** P5 3
Bezeichnung der Serie Vorspannung (siehe Tabelle 9 auf Seite 10)
0: Z0, 1: Z1, 3: Z3, T: ZT, Z: ZZ, H: ZH
Größe
Schienenlänge (mm) Genauigkeitsklasse (siehe Tabelle 9 auf Seite 10)
Seriennummer
Wagenbauart (siehe Abb. 2 auf Seite 6) Wird an die Kurzbezeichnung angehängt
Werkstoff/Oberflächenbehandlung (siehe Tabelle 12 auf Seite 17) Anzahl der Führungswagen je Schiene

Baugruppe (vorgespannte Komplettführung, kombinierbare Ausführung)
Frontansicht der Bauarten EM und GM Seitenansicht der Bauart EM

MPO
MRO
W 4-M× (N) L
B (øQ2 pilot drill) L1 J
øD
T T1
K
M YO H h
H1
E
ød
W 2 W 1 F
G n×F (G)
L0
Seitenansicht der Bauart GM
M RO
W 4-øQ 1× (N) L
B L1
J
T T1
K
M YO H
E

W 2 W 1
Baugruppe Führungswagen Schiene Tragzahl Gewicht
Befestigungsbohrung Schmiernippel Loch- Befestigungs- Max. Länge 3) Dynamisch Statisch Statischer Moment (N m) Ball
Modell-Nr. Höhe Breite Länge Breite Höhe G Schiene
M
M

PO
YO
L 0max
H E W 2 W L B J M×Steigung×l Q 2 L 1 K T Bohrungs- T 1 N W 1 H 1 abstand bohrung (Referenz) (für Edelstahl) [50km] [100km] C 0 (N) M RO (Ein Wagen) (Zwei Wagen) (Ein Wagen) (Zwei Wagen) slide (kg/m)
(kg)
d×D×h
F
(N)
größe
(N)
C
C 50
100
NH15EM 24 4,6 16,0 47 55,0 38 30 M5×0,8×7 4,4 39 19,4 8 Ø3 4,5 3,3 15 15 60 4,5×7,5×5,3 20,0 2 980 14.200 11.300 20.700 108 94,5 575 79,5 480 0,17 1,6
NH15GM 74,0 58 (1 800) 18.100 14.400 32.000 166 216 1.150 181,0 965 0,25
NH20EM 69,8 50 3 960 23.700 18.800 32.500 219 185 1.140 155,0 955 0,45
NH20GM 30 5,0 21,5 63 91,8 53 40 M6×1×9,5 5,3 72 25,0 10 M6×0,75 5,0 11,0 20 18 60 6×9,5×8,5 20,0 (3 500) 30.000 24.000 50.500 340 420 2.230 355,0 1.870 0,65 2,6
NH25EM 36 7,0 23,5 70 79,0 57 45 M8×1,25×10 6,8 58 29,0 11 M6×0,75 6,0 11,0 23 22 60 7×11×9 20,0 3 960 33.500 26.800 46.000 360 320 1.840 267,0 1.540 0,63 3,6
NH25GM 107,0 (M8×1,25×11,5) 86 (12) (3 500) 45.500 36.500 71.000 555 725 3.700 610,0 3.100 0,93
NH30EM 98,6 M10×1,5×12 72 11 4 000 47.000 37.500 63.000 600 505 3.150 425,0 2.650 1,20
NH30GM 42 9,0 31,0 90 124,6 72 52 (M10×1,5×14,5) 8,6 98 33,0 (15) M6×0,75 7,0 11,0 28 26 80 9×14×12 20,0 (3 500) 61.000 48.500 91.500 870 1.030 5.600 865,0 4.700 1,60 5,2
NH35EM 48 9,5 33,0 100 109,0 82 62 M10×1,5×13 8,6 80 38,5 12 M6×0,75 8,0 11,0 34 29 80 9×14×12 20,0 4 000 62.500 49.500 80.500 950 755 4.500 630,0 3.800 1,70 7,2
NH35GM 143,0 114 81.000 64.500 117.000 1.380 1.530 8.350 1.280,0 7.000 2,40
NH45EM 60 14,0 37,5 120 139,0 100 80 M12×1,75×15 10,5 105 46,0 13 Rc1/8 10,0 13,0 45 38 105 14×20×17 22,5 3 990 107.000 84.500 140.000 2.140 1.740 9.750 1.460,0 8.150 3,00 12,3
NH45GM 171,0 137 131.000 104.000 187.000 2.860 3.000 15.600 2.520,0 13.100 3,90
NH55EM 70 15,0 43,5 140 163,0 116 95 M14×2×18 12,5 126 55,0 15 Rc1/8 11,0 13,0 53 44 120 16×23×20 30,0 3 960 158.000 125.000 198.000 3.600 3.000 16.300 2.510,0 13.700 5,00 16,9
NH55GM 201,0 164 193.000 153.000 264.000 4.850 5.150 26.300 4.350,0 22.100 65,00
NH65EM 193,0 147 239.000 190.000 281.000 6.150 4.950 27.900 4.150,0 23.400 10,00
NH65GM 90 16,0 53,5 170 253,0 142 110 M16×2×24 14,6 207 74,0 23 Rc1/8 19,0 13,0 63 53 150 18×26×22 35,0 3 900 310.000 246.000 410.000 8.950 10.100 51.500 8.450,0 43.500 14,10 24,3
Anmerkungen: 1) In Klammern angegebene Maße beziehen sich auf Edelstahlprodukte.
2) Führungswagen aus Edelstahl und aus Kohlenstoffstahl unterscheiden sich äußerlich.
