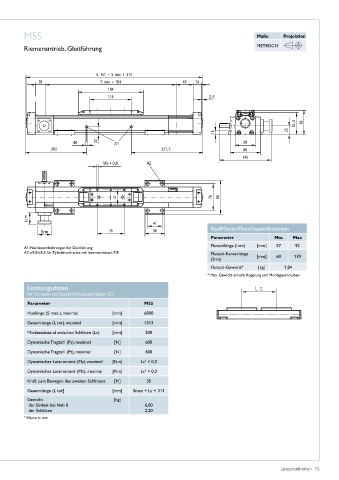

M55 Maße Projektion
Riemenantrieb, Gleitführung METRISCH
RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 57 92
A1: Nachspannbohrungen für Gleitführung
A2: ø9,5/ø5,5 für Zylinderschraube mit Innensechskant M5 Flansch-Kantenlänge
(Srm) [mm] 60 139
Flansch-Gewicht* [kg] 1,84
* Max� Gewicht einschl� Kupplung und Montageschrauben
Leistungsdaten
für Einheiten mit Standard-Doppelschlitten (C)
Parameter M55
Hublänge (S max�), maximal [mm] 6800
Gesamtlänge (L tot), maximal [mm] 7313
Mindestabstand zwischen Schlitten (Lc) [mm] 200
Dynamische Tragzahl (Fy), maximal [N] 600
Dynamische Tragzahl (Fz), maximal [N] 600
Dynamisches Lastmoment (My), maximal [Nm] Lc × 0,3
1
Dynamisches Lastmoment (Mz), maximal [Nm] Lc × 0,3
1
Kraft zum Bewegen des zweiten Schlittens [N] 35
Gesamtlänge (L tot] [mm] Smax + Lc + 313
Gewicht [kg]
der Einheit bei Hub 0 6,00
der Schlitten 2,20
1 Werte in mm
Lineareinheiten 75
