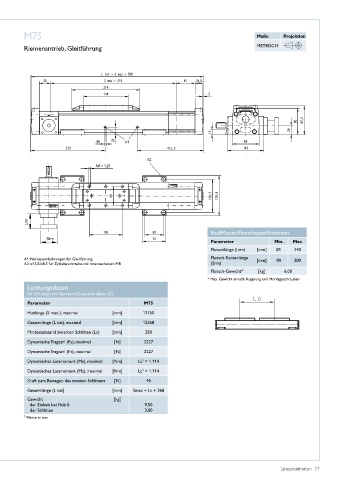

Page 79 - Lineareinheiten

M75 Maße Projektion

Riemenantrieb, Gleitführung METRISCH

RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 81 143
A1: Nachspannbohrungen für Gleitführung Flansch-Kantenlänge [mm] 90 200
A2: ø13,5/ø8,5 für Zylinderschraube mit Innensechskant M8 (Srm)
Flansch-Gewicht* [kg] 6,00
* Max� Gewicht einschl� Kupplung und Montageschrauben
Leistungsdaten
für Einheiten mit Standard-Doppelschlitten (C)
Parameter M75
Hublänge (S max�), maximal [mm] 11750
Gesamtlänge (L tot), maximal [mm] 12368
Mindestabstand zwischen Schlitten (Lc) [mm] 250
Dynamische Tragzahl (Fy), maximal [N] 2227
Dynamische Tragzahl (Fz), maximal [N] 2227

1
Dynamisches Lastmoment (My), maximal [Nm] Lc × 1�114
1
Dynamisches Lastmoment (Mz), maximal [Nm] Lc × 1�114
Kraft zum Bewegen des zweiten Schlittens [N] 40
Gesamtlänge (L tot] [mm] Smax + Lc + 368
Gewicht [kg]
der Einheit bei Hub 0 9,50
der Schlitten 3,00
1 Werte in mm

Lineareinheiten 77
