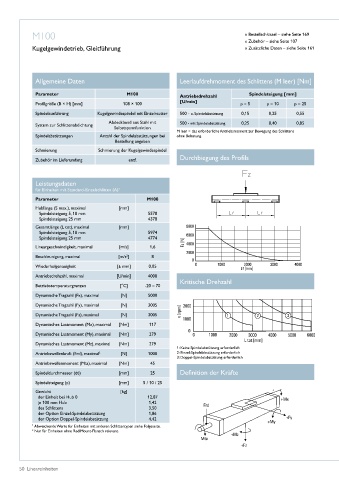

Page 52 - Lineareinheiten
P. 52
M100 » Bestellschlüssel – siehe Seite 169
» Zubehör – siehe Seite 107
Kugelgewindetrieb, Gleitführung » Zusätzliche Daten – siehe Seite 161
Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]
Parameter M100 Spindelsteigung [mm]
Antriebsdrehzahl
Profilgröße (B × H) [mm] 108 × 100 [U/min] p = 5 p = 10 p = 25
Spindelausführung Kugelgewindespindel mit Einzelmutter 500 - o� Spindelabstützung 0,15 0,25 0,55
Abdeckband aus Stahl mit 500 - mit Spindelabstützung 0,25 0,40 0,85
System zur Schlittenabdichtung
Selbstspannfunktion
M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
Spindelabstützungen Anzahl der Spindelabstützungen bei ohne Belastung�
Bestellung angeben
Schmierung Schmierung der Kugelgewindespindel
Durchbiegung des Profils
Zubehör im Lieferumfang entf�
Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (A) 1
Parameter M100
Hublänge (S max�), maximal [mm]
Spindelsteigung 5, 10 mm 5578
Spindelsteigung 25 mm 4378
Gesamtlänge (L tot), maximal [mm]
Spindelsteigung 5, 10 mm 5974
Spindelsteigung 25 mm 4774
Lineargeschwindigkeit, maximal [m/s] 1,6
Beschleunigung, maximal [m/s ] 8
2
Wiederholgenauigkeit [± mm] 0,05
Antriebsdrehzahl, maximal [U/min] 4000
Kritische Drehzahl
Betriebstemperaturgrenzen [°C] -20 – 70
Dynamische Tragzahl (Fx), maximal [N] 5000
Dynamische Tragzahl (Fy), maximal [N] 3005
Dynamische Tragzahl (Fz), maximal [N] 3005
Dynamisches Lastmoment (Mx), maximal [Nm] 117
Dynamisches Lastmoment (My), maximal [Nm] 279
Dynamisches Lastmoment (Mz), maximal [Nm] 279
1: Keine Spindelabstützung erforderlich
Antriebswellenkraft (Frd), maximal 2 [N] 1000 2: Einzel-Spindelabstützung erforderlich
3: Doppel-Spindelabstützung erforderlich
Antriebswellenmoment (Mta), maximal [Nm] 45
Spindeldurchmesser (d0) [mm] 25 Definition der Kräfte
Spindelsteigung (p) [mm] 5 / 10 / 25
Gewicht [kg]
der Einheit bei Hub 0 12,87
je 100 mm Hub 1,42
des Schlittens 3,50
der Option Einzel-Spindelabstützung 1,86
der Option Doppel-Spindelabstützung 4,42
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Nur für Einheiten ohne RediMount-Flansch relevant�
50 Lineareinheiten
