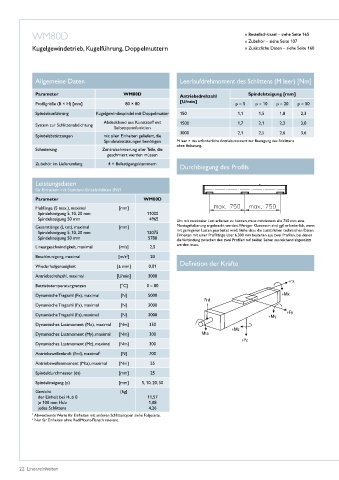

WM80D » Bestellschlüssel – siehe Seite 165
» Zubehör – siehe Seite 107
Kugelgewindetrieb, Kugelführung, Doppelmuttern » Zusätzliche Daten – siehe Seite 160
Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]
Parameter WM80D Spindelsteigung [mm]
Antriebsdrehzahl
Profilgröße (B × H) [mm] 80 × 80 [U/min] p = 5 p = 10 p = 20 p = 50
Spindelausführung Kugelgewindespindel mit Doppelmutter 150 1,1 1,5 1,8 2,3
Abdeckband aus Kunststoff mit 1500 1,7 2,1 2,3 3,0
System zur Schlittenabdichtung
Selbstspannfunktion
3000 2,1 2,5 2,6 3,6
Spindelabstützungen mit allen Einheiten geliefert, die
Spindelabstützungen benötigen M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
ohne Belastung�
Schmierung Zentralschmierung aller Teile, die
geschmiert werden müssen
Zubehör im Lieferumfang 4 × Befestigungsklammern
Durchbiegung des Profils
Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (N)1
Parameter WM80D
Hublänge (S max�), maximal [mm]
Spindelsteigung 5, 10, 20 mm 11000
Spindelsteigung 50 mm 4965 Um mit maximaler Last arbeiten zu können, muss mindestens alle 750 mm eine
Gesamtlänge (L tot), maximal [mm] Montagehalterung angebracht werden� Weniger Klammern sind ggf� erforderlich, wenn
Spindelsteigung 5, 10, 20 mm 12075 mit geringeren Lasten gearbeitet wird� Siehe dazu die zusätzlichen technischen Daten�
Einheiten mit einer Profillänge über 6�300 mm bestehen aus zwei Profilen, bei denen
Spindelsteigung 50 mm 5780 die Verbindung zwischen den zwei Profilen auf beiden Seiten ausreichend abgestützt
Lineargeschwindigkeit, maximal [m/s] 2,5 werden muss�
Beschleunigung, maximal [m/s ] 20
2
Definition der Kräfte
Wiederholgenauigkeit [± mm] 0,01
Antriebsdrehzahl, maximal [U/min] 3000
Betriebstemperaturgrenzen [°C] 0 – 80
Dynamische Tragzahl (Fx), maximal [N] 5000
Dynamische Tragzahl (Fy), maximal [N] 3000
Dynamische Tragzahl (Fz), maximal [N] 3000
Dynamisches Lastmoment (Mx), maximal [Nm] 350
Dynamisches Lastmoment (My), maximal [Nm] 300
Dynamisches Lastmoment (Mz), maximal [Nm] 300
Antriebswellenkraft (Frd), maximal 2 [N] 700
Antriebswellenmoment (Mta), maximal [Nm] 55
Spindeldurchmesser (d0) [mm] 25
Spindelsteigung (p) [mm] 5, 10, 20, 50
Gewicht [kg]
der Einheit bei Hub 0 11,57
je 100 mm Hub 1,08
jedes Schlittens 4,26
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
Nur für Einheiten ohne RediMount-Flansch relevant�
2
