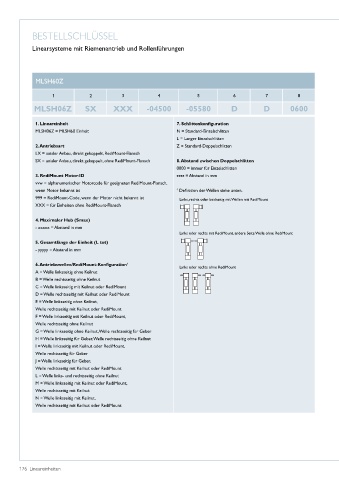

BESTELLSCHLÜSSEL

Linearsysteme mit Riemenantrieb und Rollenführungen

MLSH60Z

1 2 3 4 5 6 7 8

MLSH06Z SX XXX -04500 -05580 D D 0600

1. Lineareinheit 7. Schlittenkonfiguration
MLSH06Z = MLSH60 Einheit N = Standard-Einzelschlitten
L = Langer Einzelschlitten
2. Antriebsart Z = Standard-Doppelschlitten
LX = axialer Anbau, direkt gekoppelt, RediMount-Flansch
SX = axialer Anbau, direkt gekoppelt, ohne RediMount-Flansch 8. Abstand zwischen Doppelschlitten
0000 = immer für Einzelschlitten
3. RediMount Motor-ID zzzz = Abstand in mm
vvw = alphanumerischer Motorcode für geeigneten RediMount-Flansch,
wenn Motor bekannt ist 1 Definition der Wellen siehe unten�
999 = RediMount-Code, wenn der Motor nicht bekannt ist Links, rechts oder beidseitig mit Wellen mit RediMount
XXX = für Einheiten ohne RediMount-Flansch

4. Maximaler Hub (Smax)
- xxxxx = Abstand in mm
Links oder rechts mit RediMount, andere Seite Welle ohne RediMount
5. Gesamtlänge der Einheit (L tot)
- yyyyy = Abstand in mm

6. Antriebswellen/RediMount-Konfiguration 1
Links oder rechts ohne RediMount
A = Welle linksseitig ohne Keilnut
B = Welle rechtsseitig ohne Keilnut
C = Welle linksseitig mit Keilnut oder RediMount
D = Welle rechtsseitig mit Keilnut oder RediMount
E = Welle linksseitig ohne Keilnut,
Welle rechtsseitig mit Keilnut oder RediMount
F = Welle linksseitig mit Keilnut oder RediMount,
Welle rechtsseitig ohne Keilnut
G = Welle linksseitig ohne Keilnut, Welle rechtsseitig für Geber
H = Welle linksseitig für Geber, Welle rechtsseitig ohne Keilnut
I = Welle linksseitig mit Keilnut oder RediMount,
Welle rechtsseitig für Geber
J = Welle linksseitig für Geber,
Welle rechtsseitig mit Keilnut oder RediMount
L = Welle links- und rechtsseitig ohne Keilnut
M = Welle linksseitig mit Keilnut oder RediMount,
Welle rechtsseitig mit Keilnut
N = Welle linksseitig mit Keilnut,
Welle rechtsseitig mit Keilnut oder RediMount
