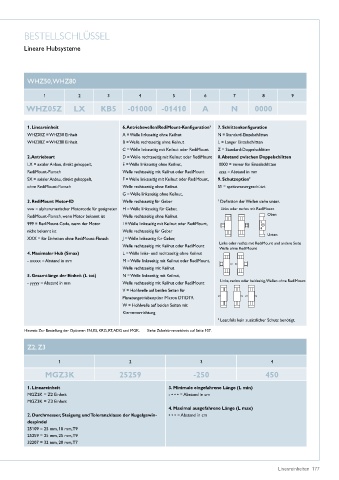

BESTELLSCHLÜSSEL

Lineare Hubsysteme

WHZ50, WHZ80

1 2 3 4 5 6 7 8 9

WHZ05Z LX KB5 -01000 -01410 A N 0000

1. Lineareinheit 6. Antriebswellen/RediMount-Konfiguration 1 7. Schlittenkonfiguration
WHZ05Z = WHZ50 Einheit A = Welle linksseitig ohne Keilnut N = Standard-Einzelschlitten
WHZ08Z = WHZ80 Einheit B = Welle rechtsseitig ohne Keilnut L = Langer Einzelschlitten
C = Welle linksseitig mit Keilnut oder RediMount Z = Standard-Doppelschlitten
2. Antriebsart D = Welle rechtsseitig mit Keilnut oder RediMount 8. Abstand zwischen Doppelschlitten
LX = axialer Anbau, direkt gekoppelt, E = Welle linksseitig ohne Keilnut, 0000 = immer für Einzelschlitten
RediMount-Flansch Welle rechtsseitig mit Keilnut oder RediMount zzzz = Abstand in mm
SX = axialer Anbau, direkt gekoppelt, F = Welle linksseitig mit Keilnut oder RediMount, 9. Schutzoption 2
ohne RediMount-Flansch Welle rechtsseitig ohne Keilnut S1 = spritzwassergeschützt
G = Welle linksseitig ohne Keilnut,
3. RediMount Motor-ID Welle rechtsseitig für Geber 1 Definition der Wellen siehe unten�
vvw = alphanumerischer Motorcode für geeigneten H = Welle linksseitig für Geber, Links oder rechts mit RediMount
RediMount-Flansch, wenn Motor bekannt ist Welle rechtsseitig ohne Keilnut Oben
999 = RediMount-Code, wenn der Motor I = Welle linksseitig mit Keilnut oder RediMount,
nicht bekannt ist Welle rechtsseitig für Geber Unten
XXX = für Einheiten ohne RediMount-Flansch J = Welle linksseitig für Geber,
Links oder rechts mit RediMount und andere Seite
Welle rechtsseitig mit Keilnut oder RediMount
Welle ohne RediMount
4. Maximaler Hub (Smax) L = Welle links- und rechtsseitig ohne Keilnut
- xxxxx = Abstand in mm M = Welle linksseitig mit Keilnut oder RediMount,
Welle rechtsseitig mit Keilnut
5. Gesamtlänge der Einheit (L tot) N = Welle linksseitig mit Keilnut,
- yyyyy = Abstand in mm Welle rechtsseitig mit Keilnut oder RediMount Links, rechts oder beidseitig, Wellen ohne RediMount
V = Hohlwelle auf beiden Seiten für
Planetengetriebeoption Micron DT/DTR
W = Hohlwelle auf beiden Seiten mit
Klemmvorrichtung
2 Leer, falls kein zusätzlicher Schutz benötigt�
Hinweis: Zur Bestellung der Optionen EN, ES, KRG, RT, ADG und MGK� Siehe Zubehörverzeichnis auf Seite 107�

Z2, Z3

1 2 3 4
MGZ3K 25259 -250 450

1. Lineareinheit 3. Minimale eingefahrene Länge (L min)
MGZ2K = Z2 Einheit - • • • = Abstand in cm
MGZ3K = Z3 Einheit
4. Maximal ausgefahrene Länge (L max)
2. Durchmesser, Steigung und Toleranzklasse der Kugelgewin- • • • = Abstand in cm
despindel
25109 = 25 mm, 10 mm, T9
25259 = 25 mm, 25 mm, T9
32207 = 32 mm, 20 mm, T7

Lineareinheiten 177
