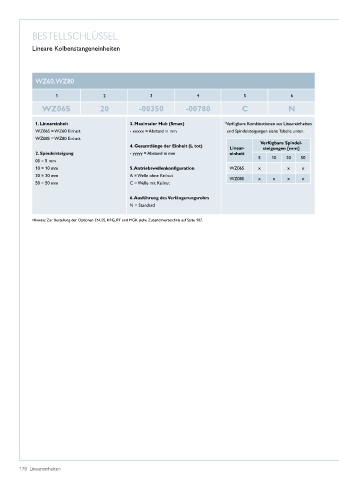

BESTELLSCHLÜSSEL

Lineare Kolbenstangeneinheiten

WZ60, WZ80

1 2 3 4 5 6

WZ06S 20 -00350 -00780 C N

1. Lineareinheit 3. Maximaler Hub (Smax) 1 Verfügbare Kombinationen aus Lineareinheiten
WZ06S = WZ60 Einheit - xxxxx = Abstand in mm und Spindelsteigungen siehe Tabelle unten�
WZ08S = WZ80 Einheit
Verfügbare Spindel-
4. Gesamtlänge der Einheit (L tot)
Linear- steigungen [mm]
2. Spindelsteigung - yyyyy = Abstand in mm einheit
5 10 20 50
05 = 5 mm
10 = 10 mm 5. Antriebswellenkonfiguration WZ06S x x x
20 = 20 mm A = Welle ohne Keilnut
WZ08S x x x x
50 = 50 mm C = Welle mit Keilnut

6. Ausführung des Verlängerungsrohrs
N = Standard

Hinweis: Zur Bestellung der Optionen EN, ES, KRG, RT und MGK siehe Zubehörverzeichnis auf Seite 107�
