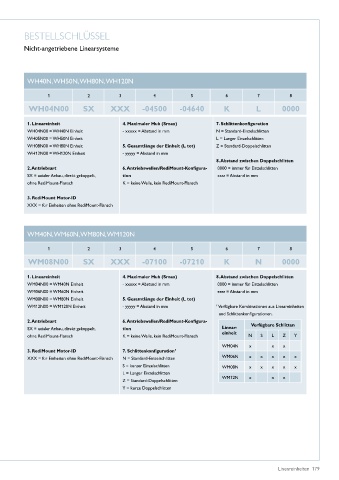

BESTELLSCHLÜSSEL

Nicht-angetriebene Linearsysteme

WH40N, WH50N, WH80N, WH120N

1 2 3 4 5 6 7 8

WH04N00 SX XXX -04500 -04640 K L 0000

1. Lineareinheit 4. Maximaler Hub (Smax) 7. Schlittenkonfiguration
WH04N00 = WH40N Einheit - xxxxx = Abstand in mm N = Standard-Einzelschlitten
WH05N00 = WH50N Einheit L = Langer Einzelschlitten
WH08N00 = WH80N Einheit 5. Gesamtlänge der Einheit (L tot) Z = Standard-Doppelschlitten
WH12N00 = WH120N Einheit - yyyyy = Abstand in mm
8. Abstand zwischen Doppelschlitten
2. Antriebsart 6. Antriebswellen/RediMount-Konfigura- 0000 = immer für Einzelschlitten
SX = axialer Anbau, direkt gekoppelt, tion zzzz = Abstand in mm
ohne RediMount-Flansch K = keine Welle, kein RediMount-Flansch

3. RediMount Motor-ID
XXX = für Einheiten ohne RediMount-Flansch

WM40N, WM60N, WM80N, WM120N

1 2 3 4 5 6 7 8
WM08N00 SX XXX -07100 -07210 K N 0000

1. Lineareinheit 4. Maximaler Hub (Smax) 8. Abstand zwischen Doppelschlitten
WM04N00 = WM40N Einheit - xxxxx = Abstand in mm 0000 = immer für Einzelschlitten
WM06N00 = WM60N Einheit zzzz = Abstand in mm
WM08N00 = WM80N Einheit 5. Gesamtlänge der Einheit (L tot)
WM12N00 = WM120N Einheit - yyyyy = Abstand in mm 1 Verfügbare Kombinationen aus Lineareinheiten
und Schlittenkonfigurationen�
2. Antriebsart 6. Antriebswellen/RediMount-Konfigura- Verfügbare Schlitten
SX = axialer Anbau, direkt gekoppelt, tion Linear-
einheit
ohne RediMount-Flansch K = keine Welle, kein RediMount-Flansch N S L Z Y
WM04N x x x
3. RediMount Motor-ID 7. Schlittenkonfiguration 1
XXX = für Einheiten ohne RediMount-Flansch N = Standard-Einzelschlitten WM06N x x x x x
S = kurzer Einzelschlitten WM08N x x x x x
L = Langer Einzelschlitten
WM12N x x x
Z = Standard-Doppelschlitten
Y = kurze Doppelschlitten

Lineareinheiten 179
