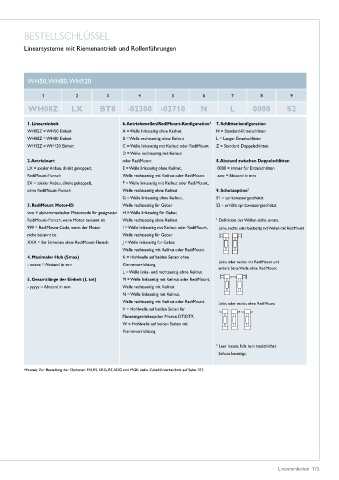

BESTELLSCHLÜSSEL

Linearsysteme mit Riemenantrieb und Rollenführungen

WH50, WH80, WH120

1 2 3 4 5 6 7 8 9

WH08Z LX BT8 -02300 -02710 N L 0000 S2

1. Lineareinheit 6. Antriebswellen/RediMount-Konfiguration 1 7. Schlittenkonfiguration
WH05Z = WH50 Einheit A = Welle linksseitig ohne Keilnut N = Standard-Einzelschlitten
WH08Z = WH80 Einheit B = Welle rechtsseitig ohne Keilnut L = Langer Einzelschlitten
WH12Z = WH120 Einheit C = Welle linksseitig mit Keilnut oder RediMount Z = Standard-Doppelschlitten
D = Welle rechtsseitig mit Keilnut
2. Antriebsart oder RediMount 8. Abstand zwischen Doppelschlitten
LX = axialer Anbau, direkt gekoppelt, E = Welle linksseitig ohne Keilnut, 0000 = immer für Einzelschlitten
RediMount-Flansch Welle rechtsseitig mit Keilnut oder RediMount zzzz = Abstand in mm
SX = axialer Anbau, direkt gekoppelt, F = Welle linksseitig mit Keilnut oder RediMount,
ohne RediMount-Flansch Welle rechtsseitig ohne Keilnut 9. Schutzoption 2
G = Welle linksseitig ohne Keilnut, S1 = spritzwassergeschützt
3. RediMount Motor-ID Welle rechtsseitig für Geber S2 – erhöht spritzwassergeschützt
vvw = alphanumerischer Motorcode für geeigneten H = Welle linksseitig für Geber,
RediMount-Flansch, wenn Motor bekannt ist Welle rechtsseitig ohne Keilnut 1 Definition der Wellen siehe unten�
999 = RediMount-Code, wenn der Motor I = Welle linksseitig mit Keilnut oder RediMount, Links, rechts oder beidseitig mit Wellen mit RediMount
nicht bekannt ist Welle rechtsseitig für Geber
XXX = für Einheiten ohne RediMount-Flansch J = Welle linksseitig für Geber,
Welle rechtsseitig mit Keilnut oder RediMount
4. Maximaler Hub (Smax) K = Hohlwelle auf beiden Seiten ohne
Links oder rechts mit RediMount und
- xxxxx = Abstand in mm Klemmvorrichtung
andere Seite Welle ohne RediMount
L = Welle links- und rechtsseitig ohne Keilnut
5. Gesamtlänge der Einheit (L tot) M = Welle linksseitig mit Keilnut oder RediMount,
- yyyyy = Abstand in mm Welle rechtsseitig mit Keilnut
N = Welle linksseitig mit Keilnut,
Welle rechtsseitig mit Keilnut oder RediMount
Links oder rechts ohne RediMount
V = Hohlwelle auf beiden Seiten für
Planetengetriebeoption Micron DT/DTR
W = Hohlwelle auf beiden Seiten mit
Klemmvorrichtung

2 Leer lassen, falls kein zusätzlicher
Schutz benötigt�

Hinweis: Zur Bestellung der Optionen EN, ES, KRG, RT, ADG und MGK siehe Zubehörverzeichnis auf Seite 107�

Lineareinheiten 175
