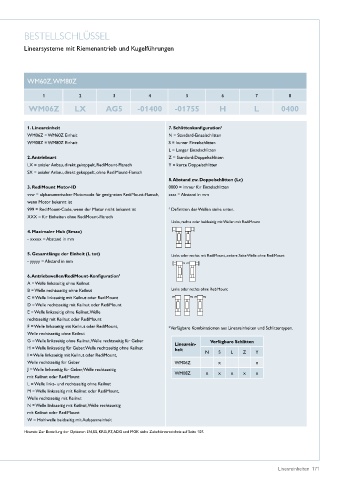

BESTELLSCHLÜSSEL

Linearsysteme mit Riemenantrieb und Kugelführungen

WM60Z, WM80Z

1 2 3 4 5 6 7 8

WM06Z LX AG5 -01400 -01755 H L 0400

1. Lineareinheit 7. Schlittenkonfiguration 2
WM06Z = WM60Z Einheit N = Standard-Einzelschlitten
WM08Z = WM80Z Einheit S = kurzer Einzelschlitten
L = Langer Einzelschlitten
2. Antriebsart Z = Standard-Doppelschlitten
LX = axialer Anbau, direkt gekoppelt, RediMount-Flansch Y = kurze Doppelschlitten
SX = axialer Anbau, direkt gekoppelt, ohne RediMount-Flansch
8. Abstand zw. Doppelschlitten (Lc)
3. RediMount Motor-ID 0000 = immer für Einzelschlitten
vvw = alphanumerischer Motorcode für geeigneten RediMount-Flansch, zzzz = Abstand in mm
wenn Motor bekannt ist
999 = RediMount-Code, wenn der Motor nicht bekannt ist 1 Definition der Wellen siehe unten�
XXX = für Einheiten ohne RediMount-Flansch
Links, rechts oder beidseitig mit Wellen mit RediMount
4. Maximaler Hub (Smax)
- xxxxx = Abstand in mm

5. Gesamtlänge der Einheit (L tot) Links oder rechts mit RediMount, andere Seite Welle ohne RediMount
- yyyyy = Abstand in mm

6. Antriebswellen/RediMount-Konfiguration 1
A = Welle linksseitig ohne Keilnut
B = Welle rechtsseitig ohne Keilnut Links oder rechts ohne RediMount
C = Welle linksseitig mit Keilnut oder RediMount
D = Welle rechtsseitig mit Keilnut oder RediMount
E = Welle linksseitig ohne Keilnut, Welle
rechtsseitig mit Keilnut oder RediMount
F = Welle linksseitig mit Keilnut oder RediMount, 2 Verfügbare Kombinationen aus Lineareinheiten und Schlittentypen�
Welle rechtsseitig ohne Keilnut
G = Welle linksseitig ohne Keilnut, Welle rechtsseitig für Geber Verfügbare Schlitten
Linearein-
H = Welle linksseitig für Geber, Welle rechtsseitig ohne Keilnut heit
I = Welle linksseitig mit Keilnut oder RediMount, N S L Z Y
Welle rechtsseitig für Geber WM06Z x x
J = Welle linksseitig für Geber, Welle rechtsseitig
WM08Z x x x x x
mit Keilnut oder RediMount
L = Welle links- und rechtsseitig ohne Keilnut
M = Welle linksseitig mit Keilnut oder RediMount,
Welle rechtsseitig mit Keilnut
N = Welle linksseitig mit Keilnut, Welle rechtsseitig
mit Keilnut oder RediMount
W = Hohlwelle beidseitig mit Aufspanneinheit

Hinweis: Zur Bestellung der Optionen EN, ES, KRG, RT, ADG und MGK siehe Zubehörverzeichnis auf Seite 107�
