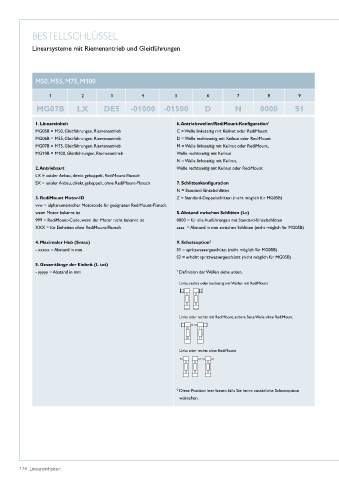

BESTELLSCHLÜSSEL

Linearsysteme mit Riemenantrieb und Gleitführungen

M50, M55, M75, M100

1 2 3 4 5 6 7 8 9

MG07B LX DE5 -01000 -01500 D N 0000 S1

1. Lineareinheit 6. Antriebswellen/RediMount-Konfiguration 1
MG05B = M50, Gleitführungen, Riemenantrieb C = Welle linksseitig mit Keilnut oder RediMount
MG06B = M55, Gleitführungen, Riemenantrieb D = Welle rechtsseitig mit Keilnut oder RediMount
MG07B = M75, Gleitführungen, Riemenantrieb M = Welle linksseitig mit Keilnut oder RediMount,
MG10B = M100, Gleitführungen, Riemenantrieb Welle rechtsseitig mit Keilnut
N = Welle linksseitig mit Keilnut,
2. Antriebsart Welle rechtsseitig mit Keilnut oder RediMount
LX = axialer Anbau, direkt gekoppelt, RediMount-Flansch
SX = axialer Anbau, direkt gekoppelt, ohne RediMount-Flansch 7. Schlittenkonfiguration
N = Standard-Einzelschlitten
3. RediMount Motor-ID Z = Standard-Doppelschlitten (nicht möglich für MG05B)
vvw = alphanumerischer Motorcode für geeigneten RediMount-Flansch,
wenn Motor bekannt ist 8. Abstand zwischen Schlitten (Lc)
999 = RediMount-Code, wenn der Motor nicht bekannt ist 0000 = für alle Ausführungen mit Standard-Einzelschlitten
XXX = für Einheiten ohne RediMount-Flansch zzzz = Abstand in mm zwischen Schlitten (nicht möglich für MG05B)

4. Maximaler Hub (Smax) 9. Schutzoption 2
- xxxxx = Abstand in mm S1 = spritzwassergeschützt (nicht möglich für MG05B)
S2 = erhöht spritzwassergeschützt (nicht möglich für MG05B)
5. Gesamtlänge der Einheit (L tot)
- yyyyy = Abstand in mm 1 Definition der Wellen siehe unten�

Links, rechts oder beidseitig mit Wellen mit RediMount

Links oder rechts mit RediMount, andere Seite Welle ohne RediMount

Links oder rechts ohne RediMount

2 Diese Position leer lassen, falls Sie keine zusätzliche Schutzoption
wünschen�
