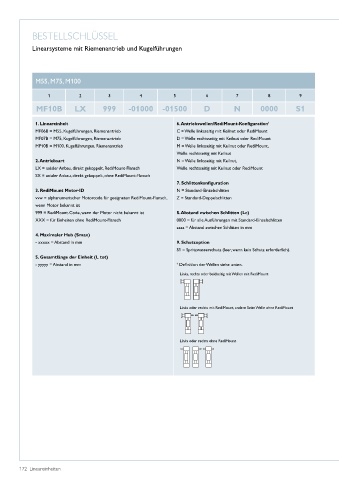

BESTELLSCHLÜSSEL

Linearsysteme mit Riemenantrieb und Kugelführungen

M55, M75, M100

1 2 3 4 5 6 7 8 9

MF10B LX 999 -01000 -01500 D N 0000 S1

1. Lineareinheit 6. Antriebswellen/RediMount-Konfiguration 1
MF06B = M55, Kugelführungen, Riemenantrieb C = Welle linksseitig mit Keilnut oder RediMount
MF07B = M75, Kugelführungen, Riemenantrieb D = Welle rechtsseitig mit Keilnut oder RediMount
MF10B = M100, Kugelführungen, Riemenantrieb M = Welle linksseitig mit Keilnut oder RediMount,
Welle rechtsseitig mit Keilnut
2. Antriebsart N = Welle linksseitig mit Keilnut,
LX = axialer Anbau, direkt gekoppelt, RediMount-Flansch Welle rechtsseitig mit Keilnut oder RediMount
SX = axialer Anbau, direkt gekoppelt, ohne RediMount-Flansch
7. Schlittenkonfiguration
3. RediMount Motor-ID N = Standard-Einzelschlitten
vvw = alphanumerischer Motorcode für geeigneten RediMount-Flansch, Z = Standard-Doppelschlitten
wenn Motor bekannt ist
999 = RediMount-Code, wenn der Motor nicht bekannt ist 8. Abstand zwischen Schlitten (Lc)
XXX = für Einheiten ohne RediMount-Flansch 0000 = für alle Ausführungen mit Standard-Einzelschlitten
zzzz = Abstand zwischen Schlitten in mm
4. Maximaler Hub (Smax)
- xxxxx = Abstand in mm 9. Schutzoption
S1 = Spritzwasserschutz (leer, wenn kein Schutz erforderlich)�
5. Gesamtlänge der Einheit (L tot)
- yyyyy = Abstand in mm 1 Definition der Wellen siehe unten�

Links, rechts oder beidseitig mit Wellen mit RediMount

Links oder rechts mit RediMount, andere Seite Welle ohne RediMount

Links oder rechts ohne RediMount
