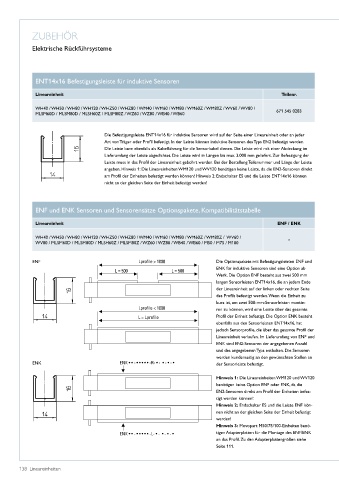

ZUBEHÖR

Elektrische Rückführsysteme

ENT14x16 Befestigungsleiste für induktive Sensoren

Lineareinheit Teilenr.

WH40 / WH50 / WH80 / WH120 / WHZ50 / WHZ80 / WM40 / WM60 / WM80 / WM60Z / WM80Z / WV60 / WV80 / 671 545 0283
MLSM60D / MLSM80D / MLSH60Z / MLSM80Z / WZ60 / WZ80 / WB40 / WB60

Die Befestigungsleiste ENT14x16 für induktive Sensoren wird auf der Seite einer Lineareinheit oder an jeder
Art von Träger oder Profil befestigt� In der Leiste können induktive Sensoren des Typs EN2 befestigt werden�
Die Leiste kann ebenfalls als Kabelführung für die Sensorkabel dienen� Die Leiste wird mit einer Abdeckung im
Lieferumfang der Leiste abgedichtet� Die Leiste wird in Längen bis max� 3�000 mm geliefert� Zur Befestigung der
Leiste muss in das Profil der Lineareinheit gebohrt werden� Bei der Bestellung Teilenummer und Länge der Leiste
angeben� Hinweis 1: Die Lineareinheiten WM120 und WV120 benötigen keine Leiste, da die EN2-Sensoren direkt
am Profil der Einheiten befestigt werden können! Hinweis 2: Endschalter ES und die Leiste ENT14x16 können
nicht an der gleichen Seite der Einheit befestigt werden!

ENF und ENK Sensoren und Sensorensätze Optionspakete, Kompatibilitätstabelle

Lineareinheit ENF / ENK

WH40 / WH50 / WH80 / WH120 / WHZ50 / WHZ80 / WM40 / WM60 / WM80 / WM60Z / WM80Z / WV60 / •
WV80 / MLSM60D / MLSM80D / MLSH60Z / MLSM80Z / WZ60 / WZ80 / WB40 / WB60 / M50 / M75 / M100

ENF Die Optionspakete mit Befestigungsleisten ENF und
ENK für induktive Sensoren sind eine Option ab
Werk� Die Option ENF besteht aus zwei 500 mm
langen Sensorleisten ENT14x16, die an jedem Ende
der Lineareinheit auf der linken oder rechten Seite
des Profils befestigt werden� Wenn die Einheit zu
kurz ist, um zwei 500-mm-Sensorleisten montie-
ren zu können, wird eine Leiste über das gesamte
Profil der Einheit befestigt� Die Option ENK besteht
ebenfalls aus den Sensorleisten ENT14x16, hat
jedoch Sensorprofile, die über das gesamte Profil der
Lineareinheit verlaufen� Im Lieferumfang von ENF und
ENK sind EN2-Sensoren der angegebenen Anzahl
und des angegebenen Typs enthalten� Die Sensoren
werden kundenseitig an den gewünschten Stellen an
ENK der Sensorleiste befestigt�

Hinweis 1: Die Lineareinheiten WM120 und WV120
benötigen keine Option ENF oder ENK, da die
EN2-Sensoren direkt am Profil der Einheiten befes-
tigt werden können!
Hinweis 2: Endschalter ES und die Leiste ENF kön-
nen nicht an der gleichen Seite der Einheit befestigt
werden!
Hinweis 3: Movopart M50/75/100-Einheiten benö-
tigen Adapterplatten für die Montage des ENF/ENK
an das Profil� Zu den Adapterplattengrößen siehe
Seite 111�
