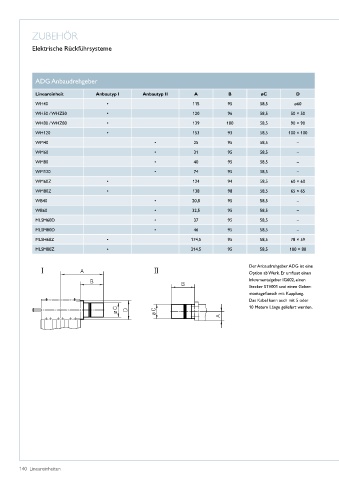

Page 142 - Lineareinheiten

ZUBEHÖR

Elektrische Rückführsysteme

ADG Anbaudrehgeber

Lineareinheit Anbautyp I Anbautyp II A B øC D
WH40 • 115 95 58,5 ø60
WH50 / WHZ50 • 120 96 58,5 50 × 50
WH80 / WHZ80 • 139 100 58,5 90 × 90
WH120 • 153 93 58,5 100 × 100

WM40 • 25 95 58,5 –
WM60 • 31 95 58,5 –
WM80 • 40 95 58,5 –
WM120 • 74 95 58,5 –
WM60Z • 124 94 58,5 60 × 60
WM80Z • 138 98 58,5 65 × 65
WB40 • 20,8 95 58,5 –

WB60 • 32,5 95 58,5 –
MLSM60D • 37 95 58,5 –
MLSM80D • 46 95 58,5 –
MLSH60Z • 174,5 95 58,5 78 × 59
MLSM80Z • 214,5 95 58,5 100 × 80

Der Anbaudrehgeber ADG ist eine
Option ab Werk� Er umfasst einen
Inkrementalgeber IG602, einen
Stecker STE001 und einen Geber-
montageflansch mit Kupplung�
Das Kabel kann auch mit 5 oder
10 Metern Länge geliefert werden�
