Page 143 - Lineareinheiten

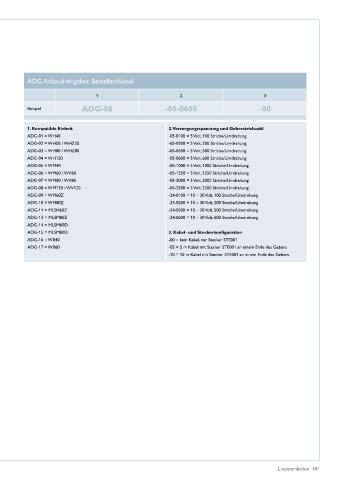

ADG Anbaudrehgeber, Bestellschlüssel

1 2 3

Beispiel ADG-08 -05-0600 -00

1. Kompatible Einheit 2. Versorgungsspannung und Geberstrichzahl
ADG-01 = WH40 -05-0100 = 5 Volt, 100 Striche/Umdrehung
ADG-02 = WH50 / WHZ50 -05-0200 = 5 Volt, 200 Striche/Umdrehung
ADG-03 = WH80 / WHZ80 -05-0500 = 5 Volt, 500 Striche/Umdrehung
ADG-04 = WH120 -05-0600 = 5 Volt, 600 Striche/Umdrehung
ADG-05 = WM40 -05-1000 = 5 Volt, 1000 Striche/Umdrehung
ADG-06 = WM60 / WV60 -05-1250 = 5 Volt, 1250 Striche/Umdrehung
ADG-07 = WM80 / WV80 -05-2000 = 5 Volt, 2000 Striche/Umdrehung
ADG-08 = WM120 / WV120 -05-2500 = 5 Volt, 2500 Striche/Umdrehung
ADG-09 = WM60Z -24-0100 = 10 – 30 Volt, 100 Striche/Umdrehung
ADG-10 = WM80Z -24-0200 = 10 – 30 Volt, 200 Striche/Umdrehung
ADG-11 = MLSH60Z -24-0500 = 10 – 30 Volt, 500 Striche/Umdrehung
ADG-13 = MLSM80Z -24-0600 = 10 – 30 Volt, 600 Striche/Umdrehung
ADG-14 = MLSM60D
ADG-15 = MLSM80D 3. Kabel- und Steckerkonfiguration
ADG-16 = WB40 -00 = kein Kabel, nur Stecker STE001
ADG-17 = WB60 -05 = 5 m Kabel mit Stecker STE001 an einem Ende des Gebers
-10 = 10 m Kabel mit Stecker STE001 an einem Ende des Gebers

Lineareinheiten 141
