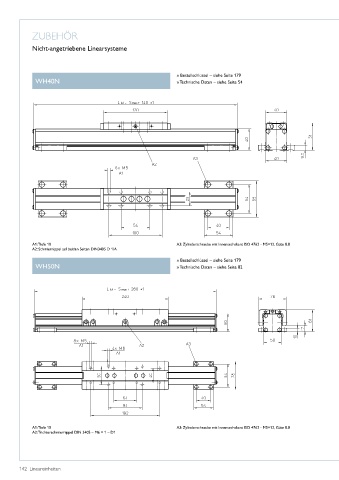

Page 144 - Lineareinheiten
P. 144
ZUBEHÖR
Nicht-angetriebene Linearsysteme
» Bestellschlüssel – siehe Seite 179
WH40N » Technische Daten – siehe Seite 54
A1: Tiefe 10 A3: Zylinderschraube mit Innensechskant ISO 4762 - M5×12, Güte 8�8
A2: Schmiernippel auf beiden Seiten DIN3405 D 1/A
» Bestellschlüssel – siehe Seite 179
WH50N » Technische Daten – siehe Seite 82
A1: Tiefe 10 A3: Zylinderschraube mit Innensechskant ISO 4762 - M5×12, Güte 8�8
A2: Trichterschmiernippel DIN 3405 – M6 × 1 – D1
142 Lineareinheiten
