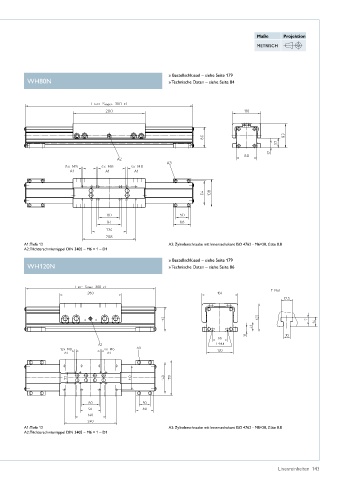

P. 145

Maße      Projektion

                                                                                           METRISCH




                                                            » Bestellschlüssel – siehe Seite 179
           WH80N                                            » Technische Daten – siehe Seite 84


































          A1: Tiefe 12                                      A3: Zylinderschraube mit Innensechskant ISO 4762 - M6×20, Güte 8�8
          A2: Trichterschmiernippel DIN 3405 – M6 × 1 – D1
                                                            » Bestellschlüssel – siehe Seite 179
           WH120N                                           » Technische Daten – siehe Seite 86

































          A1: Tiefe 12                                      A3: Zylinderschraube mit Innensechskant ISO 4762 - M8×20, Güte 8�8
          A2: Trichterschmiernippel DIN 3405 – M6 × 1 – D1






                                                                                                   Lineareinheiten  143
