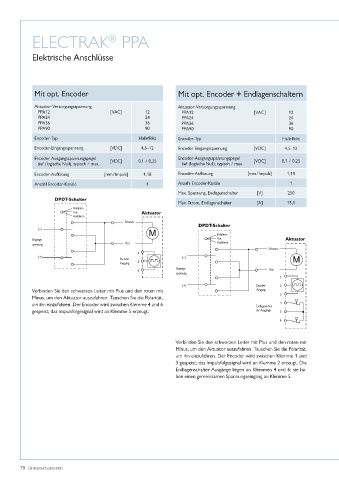

Page 78 - Linearaktuatoren

ELECTRAK PPA
®

Elektrische Anschlüsse

Mit opt� Encoder Mit opt� Encoder + Endlagenschaltern

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
PPA12 [VAC] 12 PPA12 [VAC] 12
PPA24 24 PPA24 24
PPA36 36 PPA36 36
PPA90 90 PPA90 90
Encoder-Typ Halleffekt Encoder-Typ Halleffekt
Encoder-Eingangsspannung [VDC] 4,5–12 Encoder-Eingangsspannung [VDC] 4,5–12
Encoder-Ausgangsspannungspegel [VDC] 0,1 / 0,25 Encoder-Ausgangsspannungspegel [VDC] 0,1 / 0,25
tief (logische Null), typisch / max� tief (logische Null), typisch / max�

Encoder-Auflösung [mm/Impuls] 1,18 Encoder-Auflösung [mm/Impuls] 1,18
Anzahl Encoder-Kanäle 1 Anzahl Encoder-Kanäle 1
Max� Spannung, Endlagenschalter [V] 250
DPDT-Schalter
Max� Strom, Endlagenschalter [A] 15,1
Einfahren
Aus Aktuator
Ausfahren
Schwarz
DPDT-Schalter
(–)
Einfahren
Eingangs- Aus Aktuator
spannung Rot Ausfahren
Schwarz
4
(+) (–)
Encoder
Ausgang 5
Eingangs-
6 Rot
spannung
1

(+) Encoder 2
Verbinden Sie den schwarzen Leiter mit Plus und den roten mit Ausgang
3
Minus, um den Aktuator auszufahren� Tauschen Sie die Polarität,
um ihn einzufahren� Der Encoder wird zwischen Klemme 4 und 6 Endlagenschal- 4
gespeist; das Impulsfolgesignal wird an Klemme 5 erzeugt� ter-Ausgänge 5
6

Verbinden Sie den schwarzen Leiter mit Plus und den roten mit
Minus, um den Aktuator auszufahren� Tauschen Sie die Polarität,
um ihn einzufahren� Der Encoder wird zwischen Klemme 1 und
3 gespeist; das Impulsfolgesignal wird an Klemme 2 erzeugt� Die
Endlagenschalter-Ausgänge liegen an Klemmen 4 und 6; sie ha-
ben einen gemeinsamen Spannungseingang an Klemme 5�
