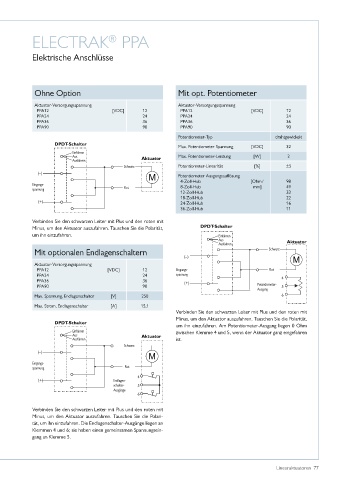

Page 77 - Linearaktuatoren

ELECTRAK PPA
®

Elektrische Anschlüsse

Ohne Option Mit opt� Potentiometer

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
PPA12 [VDC] 12 PPA12 [VDC] 12
PPA24 24 PPA24 24
PPA36 36 PPA36 36
PPA90 90 PPA90 90
Potentiometer-Typ drahtgewickelt
DPDT-Schalter
Max� Potentiometer-Spannung [VDC] 32
Einfahren
Aus Aktuator Max� Potentiometer-Leistung [W] 2
Ausfahren
Schwarz Potentiometer-Linearität [%] ±5
(–)
Potentiometer-Ausgangsauflösung
4-Zoll-Hub [Ohm/ 98
Eingangs- 8-Zoll-Hub mm] 49
spannung Rot
12-Zoll-Hub 33
18-Zoll-Hub 22
(+) 24-Zoll-Hub 16
36-Zoll-Hub 11
Verbinden Sie den schwarzen Leiter mit Plus und den roten mit
Minus, um den Aktuator auszufahren� Tauschen Sie die Polarität, DPDT-Schalter
um ihn einzufahren� Einfahren
Aus Aktuator
Ausfahren
Mit optionalen Endlagenschaltern Schwarz
(–)
Aktuator-Versorgungsspannung
PPA12 [VDC] 12 Eingangs- Rot
PPA24 24 spannung 4
PPA36 36 (+)
PPA90 90 Potentiometer- 5
Ausgang
Max� Spannung, Endlagenschalter [V] 250 6
Max� Strom, Endlagenschalter [A] 15,1
Verbinden Sie den schwarzen Leiter mit Plus und den roten mit
Minus, um den Aktuator auszufahren� Tauschen Sie die Polarität,
DPDT-Schalter
um ihn einzufahren� Am Potentiometer-Ausgang liegen 0 Ohm
Einfahren zwischen Klemme 4 und 5, wenn der Aktuator ganz eingefahren
Aus Aktuator
Ausfahren ist�
Schwarz
(–)
Eingangs-
spannung Rot
4
(+) Endlagen-
schalter- 5
Ausgänge
6

Verbinden Sie den schwarzen Leiter mit Plus und den roten mit
Minus, um den Aktuator auszufahren� Tauschen Sie die Polari-
tät, um ihn einzufahren� Die Endlagenschalter-Ausgänge liegen an
Klemmen 4 und 6; sie haben einen gemeinsamen Spannungsein-
gang an Klemme 5�

Linearaktuatoren 77
