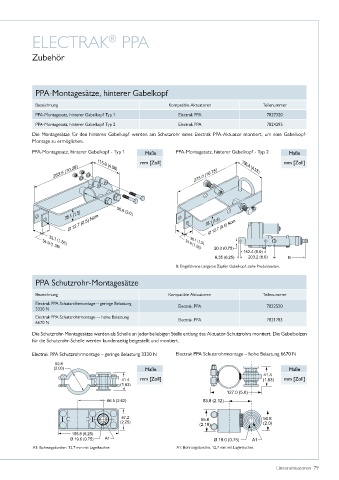

Page 79 - Linearaktuatoren

ELECTRAK PPA
®

Zubehör

PPA-Montagesätze, hinterer Gabelkopf

Bezeichnung Kompatible Aktuatoren Teilenummer
PPA-Montagesatz, hinterer Gabelkopf Typ 1 Electrak PPA 7827320

PPA-Montagesatz, hinterer Gabelkopf Typ 2 Electrak PPA 7824295
Die Montagesätze für den hinteren Gabelkopf werden am Schutzrohr eines Electrak PPA-Aktuator montiert, um eine Gabelkopf-
Montage zu ermöglichen�

PPA-Montagesatz, hinterer Gabelkopf - Typ 1 Maße PPA-Montagesatz, hinterer Gabelkopf - Typ 2 Maße
mm [Zoll] mm [Zoll]

B: Eingefahrene Länge bis Zapfen Gabelkopf, siehe Produktseiten�

PPA Schutzrohr-Montagesätze

Bezeichnung Kompatible Aktuatoren Teilenummer
Electrak PPA Schutzrohrmontage – geringe Belastung Electrak PPA 7822520
3330 N
Electrak PPA Schutzrohrmontage –- hohe Belastung Electrak PPA 7821783
6670 N
Die Schutzrohr-Montagesätze werden als Schelle an jeder beliebigen Stelle entlang des Aktuator-Schutzrohrs montiert� Die Gabelbolzen
für die Schutzrohr-Schelle werden kundenseitig beigestellt und montiert�

Electrak PPA Schutzrohrmontage – geringe Belastung 3330 N Electrak PPA Schutzrohrmontage – hohe Belastung 6670 N

Maße Maße
mm [Zoll] mm [Zoll]

A1: Bohrungsdurchm� 12,7 mm mit Lagerbuchse� A1: Bohrungsdurchm� 12,7 mm mit Lagerbuchse�

Linearaktuatoren 79
