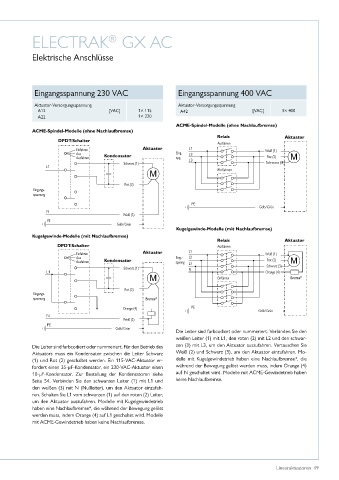

ELECTRAK  GX AC
                                       ®

            Elektrische Anschlüsse






             Eingangsspannung 230 VAC                           Eingangsspannung 400 VAC

             Aktuator-Versorgungsspannung                       Aktuator-Versorgungsspannung
                A12                    [VAC]      1× 115          A42                     [VAC]     3× 400
                A22                               1× 230
                                                               ACME-Spindel-Modelle (ohne Nachlaufbremse)
            ACME-Spindel-Modelle (ohne Nachlaufbremse)
                                                                             Relais                  Aktuator
                     DPDT-Schalter
                                                                             Ausfahren
                            Einfahren              Aktuator        L1                         Weiß (1)
                            Aus       Kondensator              Eing�-   L2
                            Ausfahren                          spg�  L3                        Rot (2)
                                            Schwarz (1)                                       Schwarz (3)
                 L1
                                                                             Einfahren

                                             Rot (2)
             Eingangs-
             spannung
                                                                    PE
                                                                                            Gelb/Grün
                 N
                                            Weiß (3)
                  PE
                                          Gelb/Grün
                                                               Kugelgewinde-Modelle (mit Nachlaufbremse)
            Kugelgewinde-Modelle (mit Nachlaufbremse)
                                                                             Relais                  Aktuator
                     DPDT-Schalter                                           Ausfahren
                            Einfahren              Aktuator        L1                         Weiß (1)
                            Aus                                Eing�-   L2
                            Ausfahren  Kondensator             spanng  L3                      Rot (2)
                                            Schwarz (1)            N                           Schwarz (3)
                 L1                                                                           Orange (4)
                                                                             Einfahren                 Bremse*

                                             Rot (2)
             Eingangs-
             spannung                               Bremse*
                                            Orange (4)              PE
                                                                                            Gelb/Grün
                 N
                                            Weiß (3)
                 PE
                                          Gelb/Grün
                                                               Die Leiter sind farbcodiert oder nummeriert� Verbinden Sie den
                                                               weißen Leiter (1) mit L1, den roten (2) mit L2 und den schwar-
            Die Leiter sind farbcodiert oder nummeriert� Für den Betrieb des   zen (3) mit L3, um den Aktuator auszufahren� Vertauschen Sie
            Aktuators muss ein Kondensator zwischen die Leiter Schwarz   Weiß (2) und Schwarz (3), um den Aktuator einzufahren� Mo-
            (1) und Rot (2) geschaltet werden� Ein 115-VAC-Aktuator er-  delle mit Kugelgewindetrieb haben eine Nachlaufbremse*, die
            fordert einen 35-µF-Kondensator, ein 230-VAC-Aktuator einen   während der Bewegung gelöst werden muss, indem Orange (4)
            10-µF-Kondensator� Zur Bestellung der Kondensatoren siehe   auf N geschaltet wird� Modelle mit ACME-Gewindetrieb haben
            Seite 54� Verbinden Sie den schwarzen Leiter (1) mit L1 und   keine Nachlaufbremse�
            den weißen (3) mit N (Nullleiter), um den Aktuator einzufah-
            ren� Schalten Sie L1 vom schwarzen (1) auf den roten (2) Leiter,
            um den Aktuator auszufahren� Modelle mit Kugelgewindetrieb
            haben eine Nachlaufbremse*, die während der Bewegung gelöst
            werden muss, indem Orange (4) auf L1 geschaltet wird� Modelle
            mit ACME-Gewindetrieb haben keine Nachlaufbremse�
