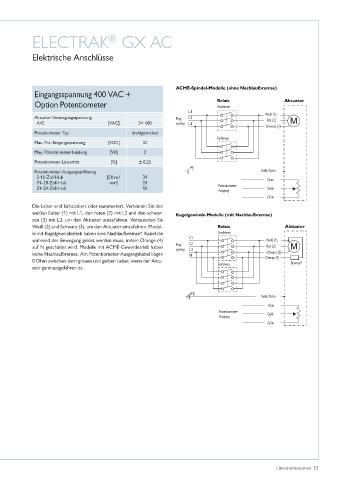

ELECTRAK GX AC
®

Elektrische Anschlüsse

ACME-Spindel-Modelle (ohne Nachlaufbremse)
Eingangsspannung 400 VAC +
Option Potentiometer Relais Aktuator
Ausfahren
L1 Weiß (1)
Aktuator-Versorgungsspannung Eing�- L2 Rot (2)
A42 [VAC] 3× 400 spanng L3
Schwarz (3)
Potentiometer-Typ drahtgewickelt
Einfahren
Max� Pot�-Eingangsspannung [VDC] 32
Max� Potentiometer-Leistung [W] 2
Potentiometer-Linearität [%] ± 0,25
PE
Potentiometer-Ausgangsauflösung Gelb/Grün
2-10-Zoll-Hub [Ohm/ 39 Grau
11–20-Zoll-Hub mm] 20
21–24-Zoll-Hub 10 Potentiometer- Gelb
Ausgang
Grün
Die Leiter sind farbcodiert oder nummeriert� Verbinden Sie den
weißen Leiter (1) mit L1, den roten (2) mit L2 und den schwar- Kugelgewinde-Modelle (mit Nachlaufbremse)
zen (3) mit L3, um den Aktuator auszufahren� Vertauschen Sie
Weiß (2) und Schwarz (3), um den Aktuator einzufahren� Model- Relais Aktuator
le mit Kugelgewindetrieb haben eine Nachlaufbremse*, Kabel die Ausfahren
während der Bewegung gelöst werden muss, indem Orange (4) L1 Weiß (1)
L2
auf N geschaltet wird� Modelle mit ACME-Gewindetrieb haben Eing�- L3 Rot (2)
spanng
keine Nachlaufbremse� Am Potentiometer-Ausgangskabel liegen N Schwarz (3)
0 Ohm zwischen dem grauen und gelben Leiter, wenn der Aktu- Orange (4) Bremse*
ator ganz ausgefahren ist� Einfahren

PE
Gelb/Grün
Grau
Potentiometer- Gelb
Ausgang
Grün
