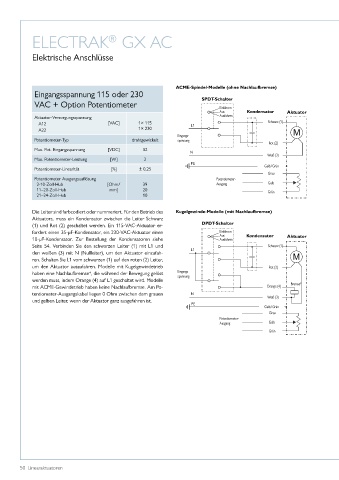

Page 50 - Linearaktuatoren

ELECTRAK GX AC
®

Elektrische Anschlüsse

ACME-Spindel-Modelle (ohne Nachlaufbremse)
Eingangsspannung 115 oder 230
SPDT-Schalter
VAC + Option Potentiometer Einfahren
Aus Kondensator Aktuator
Aktuator-Versorgungsspannung Ausfahren
A12 [VAC] 1× 115 L1 Schwarz (1)
A22 1× 230
Eingangs-
Potentiometer-Typ drahtgewickelt spannung
Rot (2)
Max� Pot�-Eingangsspannung [VDC] 32
N
Weiß (3)
Max� Potentiometer-Leistung [W] 2
PE Gelb/Grün
Potentiometer-Linearität [%] ± 0,25
Grau
Potentiometer-Ausgangsauflösung Potentiometer-
2-10-Zoll-Hub [Ohm/ 39 Ausgang Gelb
11–20-Zoll-Hub mm] 20 Grün
21–24-Zoll-Hub 10

Die Leiter sind farbcodiert oder nummeriert� Für den Betrieb des Kugelgewinde-Modelle (mit Nachlaufbremse)
Aktuators, muss ein Kondensator zwischen die Leiter Schwarz
(1) und Rot (2) geschaltet werden� Ein 115-VAC-Aktuator er- DPDT-Schalter
fordert einen 35-µF-Kondensator, ein 230-VAC-Aktuator einen Einfahren
Aus
10-µF-Kondensator� Zur Bestellung der Kondensatoren siehe Ausfahren Kondensator Aktuator
Seite 54� Verbinden Sie den schwarzen Leiter (1) mit L1 und Schwarz (1)
den weißen (3) mit N (Nullleiter), um den Aktuator einzufah- L1
ren� Schalten Sie L1 vom schwarzen (1) auf den roten (2) Leiter,
um den Aktuator auszufahren� Modelle mit Kugelgewindetrieb Rot (2)
haben eine Nachlaufbremse*, die während der Bewegung gelöst Eingangs-
spannung
werden muss, indem Orange (4) auf L1 geschaltet wird� Modelle
mit ACME-Gewindetrieb haben keine Nachlaufbremse� Am Po- Orange (4) Bremse*
tentiometer-Ausgangskabel liegen 0 Ohm zwischen dem grauen N Weiß (3)
und gelben Leiter, wenn der Aktuator ganz ausgefahren ist�
PE
Gelb/Grün
Grau
Potentiometer-
Ausgang Gelb
Grün
