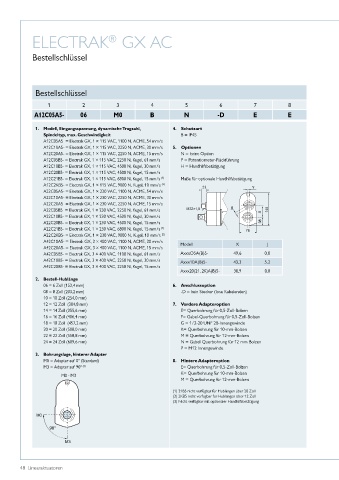

Page 48 - Linearaktuatoren

ELECTRAK GX AC
®

Bestellschlüssel

Bestellschlüssel

1 2 3 4 5 6 7 8
A12C05A5- 06 M0 B N -D E E

1� Modell, Eingangsspannung, dynamische Tragzahl, 4� Schutzart
Spindeltyp, max� Geschwindigkeit B = IP45
A12C05A5- = Electrak GX, 1 × 115 VAC, 1100 N, ACME, 54 mm/s
A12C10A5- = Electrak GX, 1 × 115 VAC, 2250 N, ACME, 30 mm/s 5� Optionen
A12C20A5- = Electrak GX, 1 × 115 VAC, 2250 N, ACME, 15 mm/s N = keine Option
A12C05B5- = Electrak GX, 1 × 115 VAC, 2250 N, Kugel, 61 mm/s P = Potentiometer-Rückführung
A12C10B5- = Electrak GX, 1 × 115 VAC, 4500 N, Kugel, 30 mm/s H = Handhilfsbetätigung
A12C20B5- = Electrak GX, 1 × 115 VAC, 4500 N, Kugel, 15 mm/s
A12C21B5- = Electrak GX, 1 × 115 VAC, 6800 N, Kugel, 15 mm/s (1) Maße für optionale Handhilfsbetätigung
A12C2KB5- = Electrak GX, 1 × 115 VAC, 9000 N, Kugel, 10 mm/s (2)
A22C05A5- = Electrak GX, 1 × 230 VAC, 1100 N, ACME, 54 mm/s
A22C10A5- = Electrak GX, 1 × 230 VAC, 2250 N, ACME, 30 mm/s
A22C20A5- = Electrak GX, 1 × 230 VAC, 2250 N, ACME, 15 mm/s
A22C05B5- = Electrak GX, 1 × 230 VAC, 2250 N, Kugel, 61 mm/s
A22C10B5- = Electrak GX, 1 × 230 VAC, 4500 N, Kugel, 30 mm/s
A22C20B5- = Electrak GX, 1 × 230 VAC, 4500 N, Kugel, 15 mm/s
A22C21B5- = Electrak GX, 1 × 230 VAC, 6800 N, Kugel, 15 mm/s (1)
A22C2KB5- = Electrak GX, 1 × 230 VAC, 9000 N, Kugel, 10 mm/s
(2)
A42C10A5- = Electrak GX, 3 × 400 VAC, 1100 N, ACME, 30 mm/s Modell X J
A42C20A5- = Electrak GX, 3 × 400 VAC, 1100 N, ACME, 15 mm/s
A42C05B5- = Electrak GX, 3 × 400 VAC, 1100 N, Kugel, 61 mm/s A AxxxO5A(B)5- 49,6 0,0
A42C10B5- = Electrak GX, 3 × 400 VAC, 2250 N, Kugel, 30 mm/s Axxx10A(B)5- 43,3 5,2
A
A42C20B5- = Electrak GX, 3 × 400 VAC, 2250 N, Kugel, 15 mm/s
Axxx20(21, 2K)A(B)5- 38,9 0,0
2� Bestell-Hublänge
06 = 6 Zoll (152,4 mm) 6� Anschlussoption
08 = 8 Zoll (203,2 mm) -D = kein Stecker (lose Kabelenden)
10 = 10 Zoll (254,0 mm)
12 = 12 Zoll (304,8 mm) 7� Vordere Adapteroption
14 = 14 Zoll (355,6 mm) E= Querbohrung für 0,5-Zoll-Bolzen
16 = 16 Zoll (406,4 mm) F= Gabel-Querbohrung für 0,5-Zoll-Bolzen
18 = 18 Zoll (457,2 mm) G = 1/2-20 UNF 2B-Innengewinde
20 = 20 Zoll (508,0 mm) K= Querbohrung für 10-mm-Bolzen
22 = 22 Zoll (558,8 mm) M = Querbohrung für 12-mm-Bolzen
24 = 24 Zoll (609,6 mm) N = Gabel-Querbohrung für 12-mm-Bolzen
P = M12-Innengewinde
3� Bohrungslage, hinterer Adapter
M0 = Adapter auf 0° (Standard) 8� Hintere Adapteroption
M3 = Adapter auf 90° (3) E= Querbohrung für 0,5-Zoll-Bolzen
K= Querbohrung für 10-mm-Bolzen
M0 - M3
M = Querbohrung für 12-mm-Bolzen
(1) 21B5 nicht verfügbar für Hublängen über 20 Zoll
(3) 2KB5 nicht verfügbar für Hublängen über 12 Zoll
(3) Nicht verfügbar mit optionaler Handhilfsbetätigung
