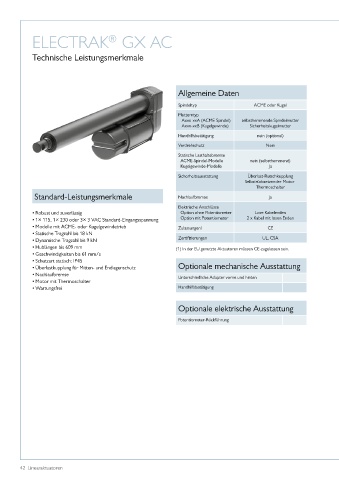

Page 42 - Linearaktuatoren

ELECTRAK GX AC
®

Technische Leistungsmerkmale

Allgemeine Daten

Spindeltyp ACME oder Kugel

Mutterntyp
Axxx-xxA (ACME-Spindel) selbsthemmende Spindelmutter
Axxx-xxB (Kugelgewinde) Sicherheitskugelmutter
Handhilfsbetätigung nein (optional)
Verdrehschutz Nein
Statische Lasthaltebremse
ACME-Spindel-Modelle nein (selbsthemmend)
Kugelgewinde-Modelle Ja
Sicherheitsausstattung Überlast-Rutschkupplung
Selbstrücksetzender Motor-
Thermoschalter
Standard-Leistungsmerkmale Nachlaufbremse Ja

Elektrische Anschlüsse
• Robust und zuverlässig Option ohne Potentiometer Lose Kabelenden
• 1× 115, 1× 230 oder 3× 3 VAC Standard-Eingangsspannung Option mit Potentiometer 2 x Kabel mit losen Enden
• Modelle mit ACME- oder Kugelgewindetrieb Zulassungenl CE
• Statische Tragzahl bis 18 kN
• Dynamische Tragzahl bis 9 kN Zertifizierungen UL, CSA
• Hublängen bis 609 mm (1) In der EU genutzte Aktuatoren müssen CE-zugelassen sein�
• Geschwindigkeiten bis 61 mm/s
• Schutzart statisch: IP45
• Überlastkupplung für Mitten- und Endlagenschutz Optionale mechanische Ausstattung
• Nachlaufbremse Unterschiedliche Adapter vorne und hinten
• Motor mit Thermoschalter
• Wartungsfrei Handhilfsbetätigung

Optionale elektrische Ausstattung

Potentiometer-Rückführung

42 Linearaktuatoren
