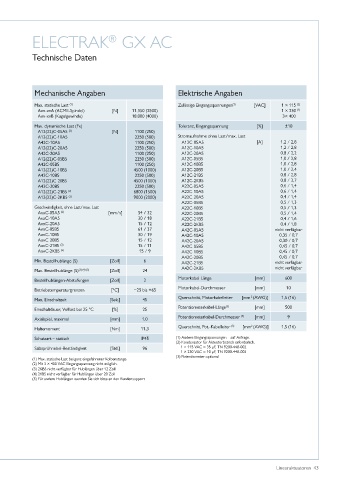

ELECTRAK GX AC
®

Technische Daten

Mechanische Angaben Elektrische Angaben

Max� statische Last (1) Zulässige Eingangsspannungen (1) [VAC] 1 × 115
(2)
Axx-xxA (ACME-Spindel) [N] 11�350 (2500) 1 × 230 (2)
Axx-xxB (Kugelgewinde) 18�000 (4000) 3× 400
Max� dynamische Last (Fx) Toleranz, Eingangsspannung [%] ±10
A12(22)C-05A5 (2) [N] 1100 (250)
A12(22)C-10A5 2250 (500) Stromaufnahme ohne Last/max� Last
A42C-10A5 1100 (250) A12C-05A5 [A] 1,2 / 2,8
A12(22)C-20A5 2250 (500) A12C-10A5 1,2 / 2,8
A42C-20A5 1100 (250) A12C-20A5 0,8 / 2,2
A12(22)C-05B5 2250 (500) A12C-05B5 1,0 / 2,8
A42C-05B5 1100 (250) A12C-10B5 1,0 / 2,8
A12(22)C-10B5 4500 (1000) A12C-20B5 1,0 / 2,4
A42C-10B5 2250 (500) A12C-21B5 0,8 / 2,8
A12(22)C-20B5 4500 (1000) A12C-2KB5 0,8 / 3,7
A42C-20B5 2250 (500) A22C-05A5 0,6 / 1,4
A12(22)C-21B5 (2) 6800 (1500) A22C-10A5 0,6 / 1,4
A12(22)C-2KB5 (2) 9000 (2000) A22C-20A5 0,4 / 1,4
A22C-05B5 0,5 / 1,3
Geschwindigkeit, ohne Last/max� Last A22C-10B5 0,5 / 1,3
AxxC-05A5 (2) [mm/s] 54 / 32 A22C-20B5 0,5 / 1,4
AxxC-10A5 30 / 18 A22C-21B5 0,4 / 1,6
AxxC-20A5 15 / 12 A22C-2KB5 0,4 / 1,8
AxxC-05B5 61 / 37 A42C-05A5 nicht verfügbar
AxxC-10B5 30 / 19 A42C-10A5 0,35 / 0,7
AxxC-20B5 15 / 12 A42C-20A5 0,30 / 0,7
AxxC-21B5 (2) 15 / 11 A42C-05B5 0,45 / 0,7
AxxC-2KB5 (2) 15 / 9 A42C-10B5 0,45 / 0,7
A42C-20B5 0,45 / 0,7
Min� Bestellhublänge (S) [Zoll] 6 A42C-21B5 nicht verfügbar
A42C-2KB5 nicht verfügbar
Max� Bestellhublänge (S) (3) (4) (5) [Zoll] 24
Motorkabel-Länge [mm] 600
Bestellhublängen-Abstufungen [Zoll] 2
Motorkabel-Durchmesser [mm] 10
Betriebstemperaturgrenzen [°C] −25 bis +65
2
Querschnitt, Motorkabelleiter [mm (AWG)] 1,5 (16)
Max� Einschaltzeit [Sek�] 45
Potentiometerkabel-Länge (3) [mm] 500
Einschaltdauer, Volllast bei 25 °C [%] 25
Potentiometerkabel-Durchmesser (3) [mm] 9
Axialspiel, maximal [mm] 1,0
(3)
2
Haltemoment [Nm] 11,3 Querschnitt, Pot�-Kabelleiter [mm (AWG)] 1,5 (16)
Schutzart – statisch IP45 (1) Andere Eingangsspannungen – auf Anfrage�
(2) Kondensator für Aktuatorbetrieb erforderlich�
Salzsprühnebel-Beständigkeit [Std�] 96 1 × 115 VAC = 35 µF, TN 9200-448-002
1 × 230 VAC = 10 µF, TN 9200-448-003
(3) Potentiometer optional
(1) Max� statische Last bei ganz eingefahrener Kolbenstange
(2) Mit 3 × 400 VAC Eingangsspannung nicht möglich�
(3) 2KB5 nicht verfügbar für Hublängen über 12 Zoll
(4) 21B5 nicht verfügbar für Hublängen über 20 Zoll
(5) Für andere Hublängen wenden Sie sich bitte an den Kundensupport

Linearaktuatoren 43
