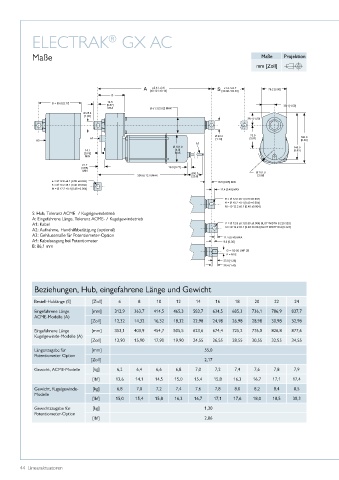

Page 44 - Linearaktuatoren

ELECTRAK GX AC
®

Maße Maße Projektion

mm [Zoll]

S: Hub, Toleranz ACME- / Kugelgewindetrieb
A: Eingefahrene Länge, Toleranz ACME- / Kugelgewindetrieb
A1: Kabel
A2: Aufnahme, Handhilfsbetätigung (optional)
A3: Gehäusemaße für Potentiometer-Option
A4: Kabelausgang bei Potentiometer
B: 86,1 mm

Beziehungen, Hub, eingefahrene Länge und Gewicht

Bestell-Hublänge (S] [Zoll] 6 8 10 12 14 16 18 20 22 24
Eingefahrene Länge [mm] 312,9 363,7 414,5 465,3 583,7 634,5 685,3 736,1 786,9 837,7
ACME-Modelle (A)
[Zoll] 12,32 14,32 16,32 18,32 22,98 24,98 26,98 28,98 30,98 32,98
Eingefahrene Länge [mm] 353,1 403,9 454,7 505,5 623,6 674,4 725,2 776,0 826,8 877,6
Kugelgewinde-Modelle (A)
[Zoll] 13,90 15,90 17,90 19,90 24,55 26,55 28,55 30,55 32,55 34,55
Längenzugabe für [mm] 55,0
Potentiometer-Option
[Zoll] 2,17
Gewicht, ACME-Modelle [kg] 6,2 6,4 6,6 6,8 7,0 7,2 7,4 7,6 7,8 7,9
[lbf] 13,6 14,1 14,5 15,0 15,4 15,8 16,3 16,7 17,1 17,4

Gewicht, Kugelgewinde- [kg] 6,8 7,0 7,2 7,4 7,6 7,8 8,0 8,2 8,4 8,5
Modelle
[lbf] 15,0 15,4 15,8 16,3 16,7 17,1 17,6 18,0 18,5 38,3
Gewichtszugabe für [kg] 1,30
Potentiometer-Option
[lbf] 2,86

44 Linearaktuatoren
