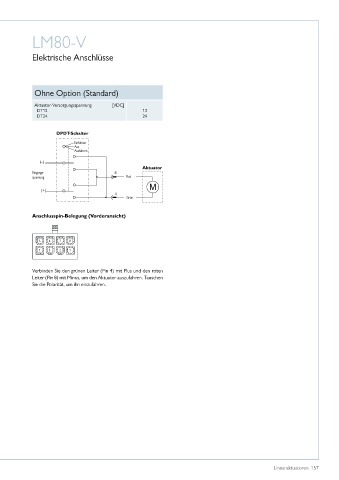

LM80-V


            Elektrische Anschlüsse






             Ohne Option (Standard)

             Aktuator-Versorgungsspannung  [VDC]
               DT12                                12
               DT24                                24


                     DPDT-Schalter
                           Einfahren
                           Aus
                           Ausfahren
               (–)
                                                   Aktuator
            Eingangs-                    8
            spannung                         Rot

               (+)
                                         4
                                             Grün


            Anschlusspin-Belegung (Vorderansicht)



               5           6            7           8
               4           3            2           1



            Verbinden Sie den grünen Leiter (Pin 4) mit Plus und den roten
            Leiter (Pin 8) mit Minus, um den Aktuator auszufahren� Tauschen
            Sie die Polarität, um ihn einzufahren�
